多功能、高性能的CWDM+DWDM测试
● 覆盖 S , C , C + L 波 段 测 试
● 最高可达160通道测试
● DWDM通道间隔低至50GHz
● 符合ITU G.694.1 标准 (DWDM)
● 符合ITU G.694.2 标准 (CWDM)
● 波长精度：±50pm
● 动态范围>50dB
● PLD<0.3dB
● 通道功率测试功能
● 通道阈值探测功能
● 带内OSNR测试
便携式、多功能抗震防摔平台设计
● 重量轻，含电池仅2.1kg
● 美观、高强度护角设计
● 符合人体工程学原理，易于操作使用
● 支持WiFi/蓝牙/GPS功能
● 可通过网络远程控制
● 优化电池管理可支持10小时测试
● 直接打印功能
超大高清彩色触摸屏设计
● 7寸触摸屏，防水、防尘、防震设计
● 反应灵敏、显示清晰、操作便捷
强大的Suite PC分析软件
● 迹线详细分析与对比功能
● 批量修改和批量打印功能
● 远程控制功能
● 报告输出
网络远程控制功能（可选） 光纤端面检测功能（可选）
● 轻松快速组网
● 可实现远程控制仪表操作
● 焦距轮调，可快速调焦
● 高精度，清晰显示
● 可应用于多种标准适配器
|

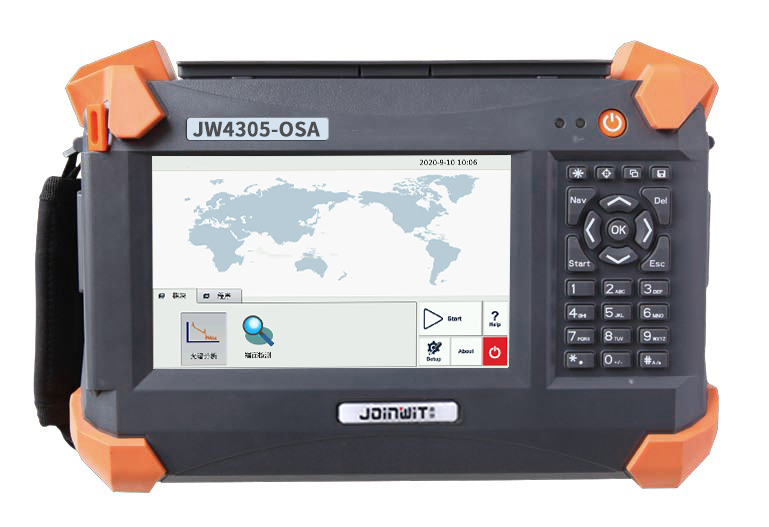

JW4305-OSA平台
|
|
显示
|
7寸TFT触摸屏 (800×480)
|
|
数据接口
|
2个USB; 1个RJ-45 LAN 10/100 Mbit/s
|
|
数据存储
|
2G内存卡
|
|
供电方式
|
锂充电电池 / AC适配器
|
|
电池使用时间
|
10小时连续操作
|
|
工作温度
|
-20℃ ~ 50℃
|
|
保存温度
|
-40℃ ~ 60℃
|
|
相对湿度
|
0~95%（无结露）
|
|
重量
|
2.1kg
|
|
尺寸(长×宽×高)
|
290×175×75 mm
|
|
OSA模块
|
|
波长范围
|
全波段
|
C+L 波段
|
C 波段
|
|
1250 – 1650 nm
|
1521 – 1611 nm
|
1527 – 1567 nm
|
|
通道数
|
160
|
|
通道间隔
|
50 / 100 GHz
|
|
输入功率范围
|
-50 to +15 dBm
|
|
最大输入功率
|
+30 dBm
|
|
通道功率精度
|
±1.0 dB
|
±0.5 dB
|
±0.5 dB
|
|
功率测量重复性
|
0.1 dB
|
|
PDL
|
<
0.5 dB
|
<
0.3 dB
|
<
0.3 dB
|
|
绝对波长精度
|
±500 pm
|
±50 pm
|
±50 pm
|
|
波长重复性
|
±100 pm
|
±10 pm
|
±10 pm
|
|
波长分辨率
|
3.5 nm
|
0.35 nm
|
0.16 nm
|
|
波长读数
|
10 pm
|
1 pm
|
1 pm
|
|
光抑制比ORR
|
>40 dB
|
|
基底噪声
|
-55 dBm
|
|
扫描时间
|
10s
|
7s
|
5s
|
