高速误码仪 JW8501 误码测试仪-上海嘉慧光电子技术有限公司

4009200425

主要特点：

1.支持SMA(电接口)与SFP(光接口)；

2.支持125M,200M,1.062G,1.25G,2.5G,4.25G速率;

3.支持PRBS7,PRBS23,PRBS31，CJTPAT, CRPAT, CSPAT码型;

4.提供连续检测与定时检测功能;

5.TFT彩屏显示,提供丰富的软件设置功能;

6.支持RJ45通讯,提供接口软件与通信协议;

7.掉电记忆功能；

8.提供+5V,+3.3V供电接口；

JW8501

高速误码仪

应用范围：

- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程

- 其他光纤工程

已停产

JW8501 系列高速误码率测试仪是上海嘉慧最新研制的一款高性价比、易于操作的测量高速信号误码性能的分析仪。该设备提供光通道和电通道两种通道，可以方便的进行灵敏度测试和 ROSA 测试。

JW8501 系列产品亦提供丰富的软件接口协议，可方便地与我司的台式光衰减，光功率计等组成光模块，有源光器件的综合测试系统。

产品

介绍

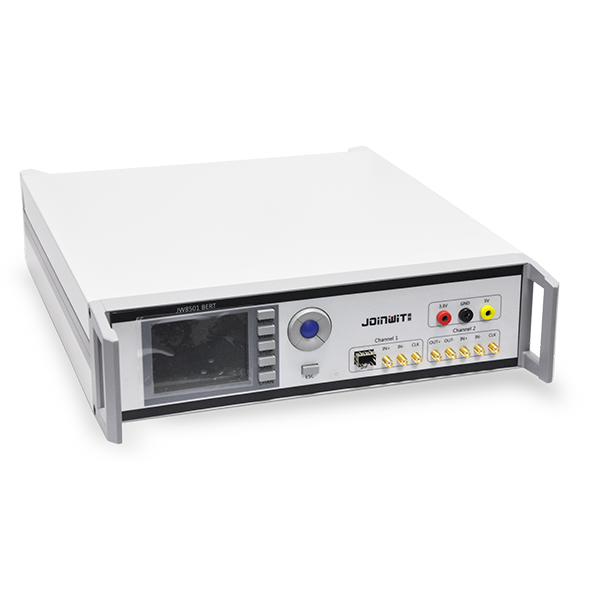

产品展示

JW8501 - X - X

订货信息

JW8501技术参数

06：6G

D：双通道

S：单通道

产品型号	JW8501
速率(Gbps) Speed	0.125,0.2,1.062,1.25,2.5,4.25
上升时间（ps） Rise time	80（典型值）
下降时间（ps） Fall time	80（典型值）
码型 Pattern	PRBS7，PRBS23，PRBS31， CJTPAT,CRPAT,CSPAT
抖动（RMS）(ps) jitter（RMS）	2（典型值）
抖动（P-P）(ps) jitter（P-P）	20（典型值）
时钟偏差(ppm) Clock slew	-100~+100
时钟占空比（%） Clock duty cycle	50（典型值）
电发射通道幅度（mV） Radio transmitting	800
电接收通道幅度（mV） Electric receiverchannel amplitude	100
显示误码位数 Error digit display	10
通信接口 Communication interface	RJ45
输出电源（V） Output voltage	3.3 ， 5
工作温度(℃) Operating temperature	-5～+40
存储温度(℃) Storage conditions	-25～+70
工作电源（V） Power	AC90～260（50Hz）
重量(kg) Weight	5
外观尺寸(mm) Dimensions	48238096
