- 25MHz~4GHz，广泛适用于2G/3G/4G/WiMAX等制式下测试
- 60dB超大动态范围
- 限制线/标志线/曲线运算等迹线智能判断功能
- 8小时超长续航时间
- 7寸LCD彩色触摸大屏显示
- 强大的仪表文件批量编辑/删除/过滤等管理功能
测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，能够快速评估传输线和天线系统的状况，加快新基站所需要的安装调试时间
应用范围：
JW4301
天馈线测试仪
JW4301系列天馈线测试仪能够测试基站天线和馈线的驻波比和匹配性及电缆损耗和长距离故障定位，能够快速评估传输线和天线系统的状况，加快新基站所需要的安装调试时间。JW4301系列25MHz~4GHz超宽测试频率范围， 60dB超大动态范围，多种选件功能广泛适用于2G/3G/4G/WiMAX等制式下测试。JW4301系列采用7寸超大触摸屏设计，8小时超长续航时间，用户体验极好。JW4301系列是新一代无线网络建设、升级、维护必不可少的测量工具。
产品
介绍
产品功能：

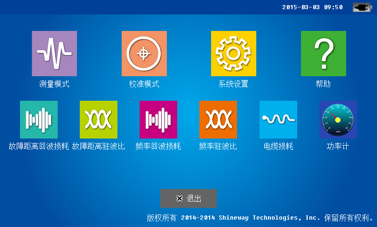

1 支持五种测量模式
支持故障距离回波损耗，故障距离驻波比，频率回波损耗，频率驻波比和电缆损耗五种测量模式，主界面设计精美、用户操作便捷。
2 可选配多种选件
USB式、高精度功率计探头既可以连接仪表实现对功率的测试和显示，又可以单独连接PC终端，实现测试结果显示和分析，极大地满足客户多方面需求。终端式功率计，通过式频谱功率计可直观清晰地对各种信号进行测量，满足不同层面客户的需求。

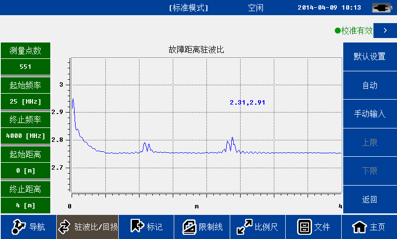

3 测试曲线智能分析、判断
支持对测试曲线进行单段和多段限制线、标志线分析以及曲线运算分析，结果精准、清晰。
4 便捷、精确的校准方式：单端口“T型”校准件
T型设计，单端口校准即可，便捷精确。且校准后扫描点数减少时不必重新校准，极大地方便了客户现场使用效率。
5 回损/驻波比即时切换
可同时测试回波损耗和驻波比，并通过点击切换观察结果，大大提高工作效率。

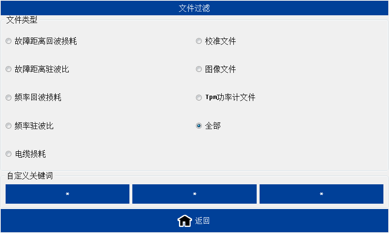

6 仪表可实现批量处理测试文件
仪表具有文件过滤功能，可轻松实现批量编辑、分析和保存测试文件，有效的提高效率。
7 仪表支持现场校准电缆并获取电缆参数
用户可以手工输入电缆参数（传播速度；电缆损耗）或者选择已知的电缆类型，也可以在不知道电缆信息和参数时，使用手头现成电缆，利用系统自带的“电缆校准”工具得到准确的电缆参数。为现场测试提供便捷。

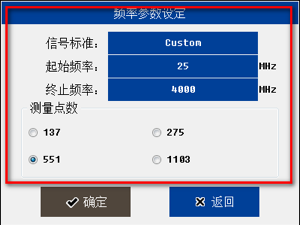

8 支持手动设置频率和选择预设频率
用户可以根据测试需求进行“选择预设的信号标准”或者“自定义频率”。
9 节能、环保、人性化界面设计
采用低功耗设计，大容量可充电锂电池和AC适配器双路供电，8小时超长工作时间，且可快捷键设置四种显示模式：普通、黑白、高亮和夜视，适用于不同外界环境下使用。具有便捷的背光管理，风扇管理，电源管理等功能，操作方便，节能环保。

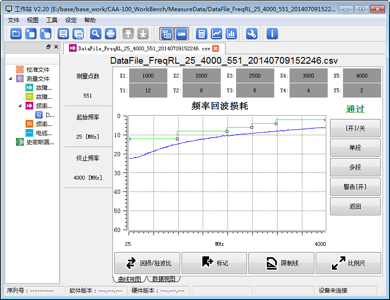

10 功能强大的CAA Workbench上位机分析软件
CAA Workbench上位机分析软件介绍：
1. 数据管理功能

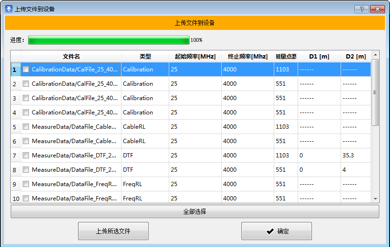

和JW4222主机进行文件传输，包括从主机上传文件到工作站/下载文件至主机
和PC 进行文件交互，包括打开本地文件/保存文件到本地
支持报告打印预览和打印，且可全面显示公司名称、测试参数、测量时间等信息
2. 应用工具功能

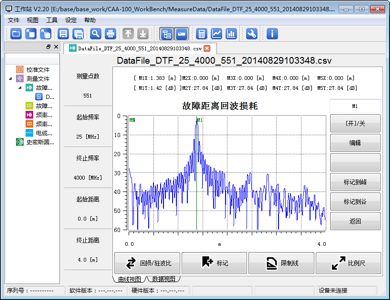

Distance-To-Fault功能

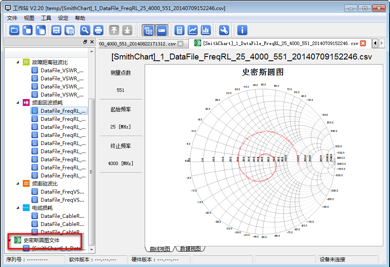

转换成史密斯圆图功能
计算器

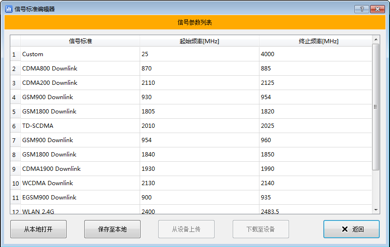

信号标准编辑

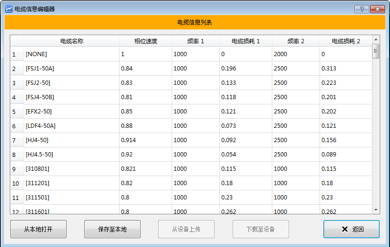

电缆参数编辑
3. 数据分析功能
支持标志线
支持限制线
支持比例尺功能
支持驻波比和回波损耗格式转换
1

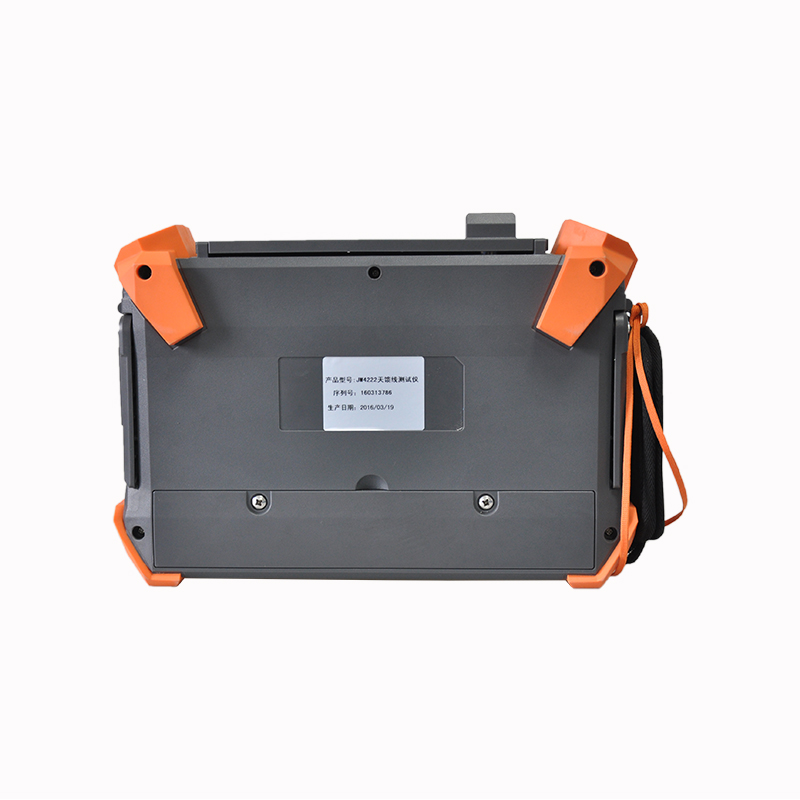

产品展示

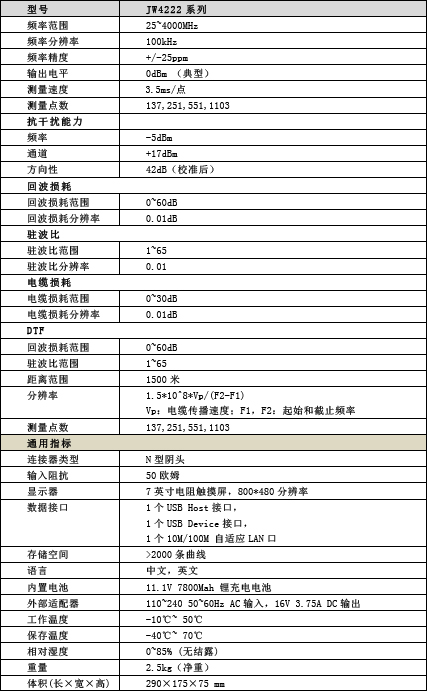

技术指标
配置信息
3
2
产品
介绍
标准配置：
JW4301主机，锂电池，AC适配器，CD（上位机软件，使用说明书），便捷包，OSL校准件套装。

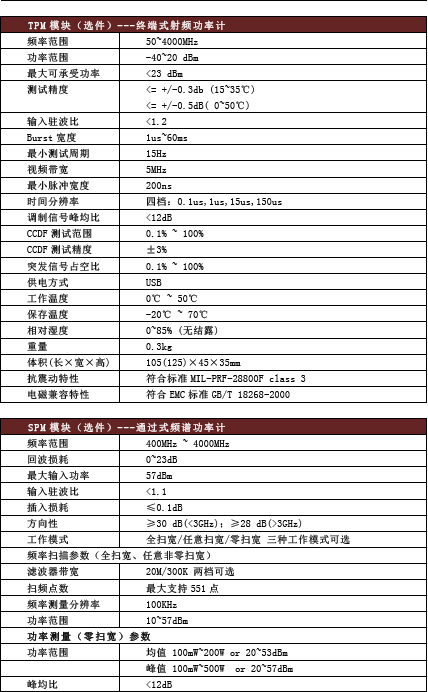

可选配置：
TPM模块-终端式射频功率计；
SPM模块-通过式频谱功率计。
JW4301系列
上述参数如有变化恕不另行通知
