JW8201

MTP/MPO测试系统

1：真正多芯免缠绕回波损耗测试，无需末端匹配；
2：自动完成12通道双波长IL&RL测试；
3：提供大面积探测器，满足MTP/MPO器件的测试要求；
4：搭配独立的JW8307免缠绕回损仪及JW8201多通道光源，系统兼容性强；
5：提供USB以支持软件应用；
6：测试模式配置多样化，仅回损、仅插损、仅1310波长等各种设置全面涵盖用户各种需求；
7：测试报表个性化设计，满足用户测试报表的多样化要求.

应用范围：




- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程
JW8201 MTP/MPO测试仪

供应MPO研磨机、

协助建立MPO生产线

咨询电话：13601817093

E - MAIL：qulei@joinwit.com


.
JW8201测试系统是上海嘉慧公司专为多芯/带状光纤插损、回损测试提供的最新解决方案。
该系统结合我公司自主研发的JW8307免缠绕插回损仪、JW8201 MTP/MPO测试仪、JW8201应用软件，利用免缠绕技术实现了多芯光器件插损、回损的一体化测试。
“免缠绕”技术的应用，一举解决了多芯光器件不能缠绕；测试精度差；需要末端匹配等问题，极大的提高了多芯/带状光纤插损、回损的测试精度和测试效率。同时，JW8201应用软件配置了多种测试模式、测试报表、阈值设置功能，使得多芯光器件的测试不再纷繁杂乱，数据和设置井井有条，合理有序。

产品

介绍

产品展示
1
.

订货信息


2
3

产品

介绍

仪表型号 JW8201

SMMM
通道数12 / 24 / 3212 / 24 / 32
插损波长1310nm / 1550nm850 / 1300
回损波长1310nm，1550nm850 / 1300
光源稳定度 +/-0.02 dB+/-0.02 dB
光功率计探测范围+3 ~ -60 dBm+3 ~ -60 dBm
插损精度+/- 0.05dB+/- 0.05dB
回损动态范围13 ~ 70 dB13 ~ 55 dB
回损精度+/-1dB+/-1dB
系统通信接口
USB
USB
JW8124    -     XX
1、JW8201 主机                       1台
2、FC/APC~FC/PC  跳线        12 条
3、FC/PC 精工法兰                    12 个
4、MPO-MPO 法兰                     1个
5、Φ5 PIN 管 MPO 适配器          1个
6、光盘(含测试软件及使用说明书)1张
7、产品使用说明书                       4份
8、220V 电源线                            1条
4
配置清单
技术指标

JW8201 MTP/MPO测试系统

JW8201    -      X    -     XX

多模

单模

注：JW8201 MTP/MPO 测试系统由JW8307 免缠绕回损仪，JW8124 多通道光功率计，JW8201 综合测试仪组成。用户可根据自身需求，分别选购相关仪器。

MTP/MPO 测试系统软件

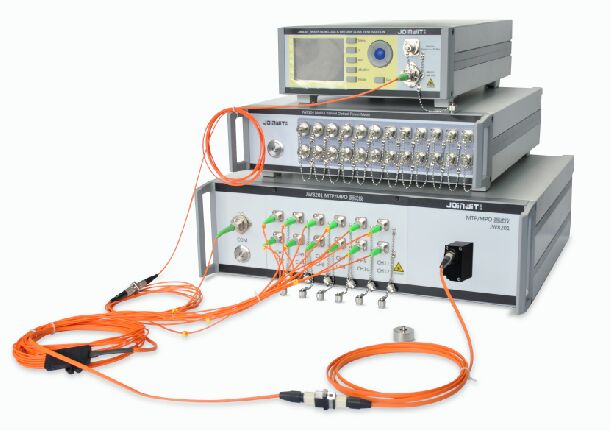

JW8307+JW8201+JW8124 测试系统

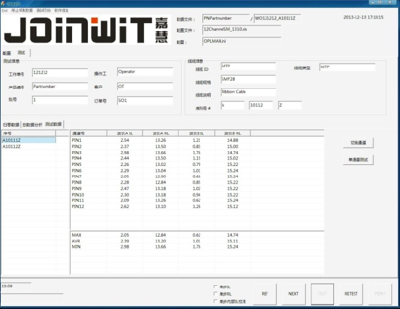

图2：MTP/MPO测试软件

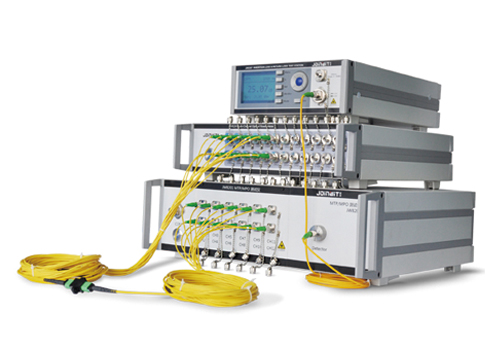

图3：MTP/MPO测试系统

12:12通道光源

24:24通道光源

NX:其它定制通道

12:12通道光功率计

24:24通道光功率计

NX:其它定制通道

A:单波长1310nm单模/850nm多模

B:单波长1550nm单模/1300nm多模

C:双波长1310/1550nm单模

               850/1300nm多模

S:单模

M:多模

JW8307-X  -  X
