以太网的安装、开通和维护

JW4211万兆以太网测试仪

应用范围:




JW4211

万兆以太网测试仪


产品设计特点:
可以灵活应用于实验室环境和室外现场环境
7寸高分辨率彩色触摸屏
支持PC远程控制管理
提供智能侦测和远端控制实现在线测试
提供测试配置文件导入导出,测试报告生成
更全面的以太网测试功能
内置高容量锂电池支持长达4小时连续测试
JW4211是为下一代网络提供完整测试解决方案,具有多种功能的测试套件,是开通及验证网络性能的现场测试工具,支持10/100/1000Mb/s电接口、100/1000M SFP光接口和双10Gbps SFP+光接口,能够产生以太网测试各种业务流量的生成以及数据的分析。能够提供以太网系统的安装、维护以及新业务的激活等服务。通过集成在一个平台上,能够同时提供各种测试功能,能够验证和评价网络的各种QoS指标,并具有完整EtherSAM功能。JW4211系列使现场技术人员可轻松、迅速地进行10 Mbit/s到10 Gbit/s的以太网服务、开通、验证和故障诊断。

产品

介绍

产品功能特点:
支持2个10/100/1000BASE-T RJ45电口,2个100/1000BASE-X SFP光口和2个10GE SFP+光口
能够生成10M~10Gb/s流量,支持LAN/WAN模式
支持1~4层误码率测试
支持高达16个业务流量生成,进行多业务测试
支持标准的RFC2544测试
支持标准的Y.1564测试
支持OAM测试(选件)
支持VLAN测试,以及优先级配置,并支持VLAN Q-in-Q测试

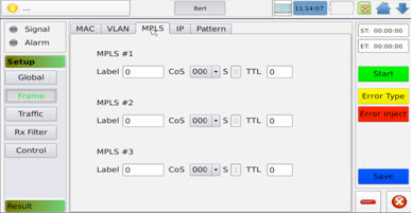

支持MPLS测试以及3级MPLS嵌套测试
支持业务服务中断时间测量
支持CoS和ToS/DSCP业务优先级测试
能够进行各种数据包的捕获和分析
支持智能侦测以及远程环回测试

RFC2544测试
在JW4211测试仪表上,RFC2544测试被打包成一个自动化测试,可以通过自由选择吞吐量、时延、丢包率、背靠背测试项目,可以通过UI上清晰地测试结果表格来判断测试结果。

ITU-T Y.1564测试
服务配置测试
服务配置测试是验证服务是否适当部署,所有特定SLA参数是否达标。服务配置测试确认网路能配置一个单一数据流设定CIR选择单一或是混合之封包大小进行测试,同时可选择依设定之速率进行阶层式如25 %、50%、75%、100%、及100%+EIR或是单一速率进行最大值测试。各种服务按照配置顺序执行。
服务质量测试
在该阶段中,针对不同的服务设定CIR,并测量每种服务的全部SLA。整个过程只需几分钟,也可以进行长时间的压力测试。

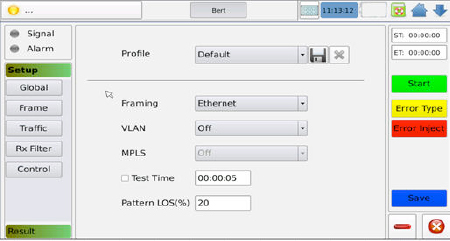

BERT
支持在VLAN和MPLS环境下的2-4层BERT测试。
可设置BERT测试数据帧的层数,帧长,带宽,MAC地址,五类元参数和负载区的伪随机码型,JW4211除了支持标准的伪随机码型(PRBS31、PRBS23、PRBS20、PRBS15、PRBS11和翻转型)也可以支持CJPAT和CRPAT等压力测试码型,更可以由工程师自定义码型仿真不同的应用环境。在BERT测试过程中,可以通过操作界面上的故障注入模式来验证被测网络或者被测点对网络异常帧的处理能力。

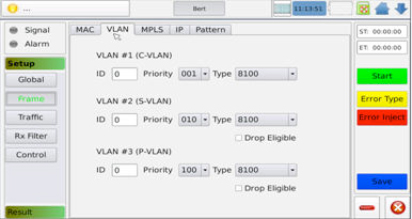

Q-IN-Q
支持城域网或承载以太网的VLAN分层应用(Q-in-Q )以及MPLS。
多背景数据流产生与分析
适用于以太网帧环境中验证以太网电路的长期完整性。该测试提供吞吐量信息、帧丢失和其他错误信息,以确认提供的以太网服务是否符合规范要求 。

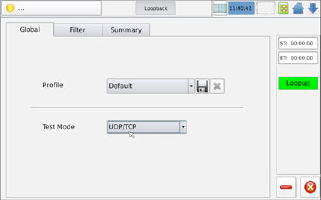

智能侦测与环回
独立扫描被测网络,发现可用的JW4211设备,并通过测试口发送远程控制数据,将其加入测试系统,以完成测试。

四种流量环回测试方式:

layer1,layer2,layer3和layer4在 L1,所有数据流被透传环回;在L2,所有单播数据流被按源/目的MAC地址环回;在L3,所有单播数据流被按源/目的MAC和IP地址环回;在L4,所有单播数据流被按源/目的MAC、IP地址环回和源/目的端口号环回。

穿透模式
支持10M-10G速率穿透探针模式实现在线监测,被动测试,在线故障诊断。而且可以在线进行故障注入。
IP tool
JW4211可以鉴定点对点ping和路由跟踪。
1

产品展示

技术指标
订货信息
3
2

产品

介绍

型号配置:

JW4211A:全功能双10G测试端口,可做10G穿通测试

JW4211B:1个10G测试端口,1个10G仅做环回功能端口

标准配置:

主机、电池、软件光盘、AC适配器、便携包、保修卡、快速操作手册


可选配置:

CAT6  RJ-45千兆网线

LC-LC双联光跳线

10G  SFP+光模块(波长/传输距离:850nm/550m、1310nm/10km、1550nm/40km)

1.25G SFP光模块(波长/传输距离:850nm/550m、1310nm/10km)


注:光模块选项中提及的规格为常用规格,具体选配型号根据具体需求定。
