JW3304A

光纤寻障仪

应用范围：




JW3304A 光纤寻障仪
- 光纤CATV工程
- 光纤通信工程
- 光纤传感研究
- 光学器件的生产和研究
- 其他光纤工程

- 一键式光纤链路故障定位，检测测；

- 全自动反射事件、衰减事件分析；

- 集成可视故障定位功能；

- 自动调整脉宽，可设置光纤折射率；

- 提供多达2000条测试记录查询功能

- 通过软件中显示曲线和迹线；



产品

介绍

JW3304A是业内最轻便的一款光纤寻障仪器，采用OTDR原理，集成强大的分析软件，可以快速精确检测出光纤光缆故障点的位置与类型,可存储光纤的测 试数据记录.使用者不需要设置就能快速准确的测量，屏幕能直接显示出客户需要的结果。APC,PC断纤等都能准确识别，广泛应用于光纤通信系统的工程施 工、维护测试及紧急抢修；光纤光缆的研制与生产测试等。

主要

功能

- 测试光纤长度，确定故障点位置,存储查看功能，可通过上位机进行数据的查看、存储和删除。
- 测试光纤两个节点间的距离
- 光纤修复状况检测

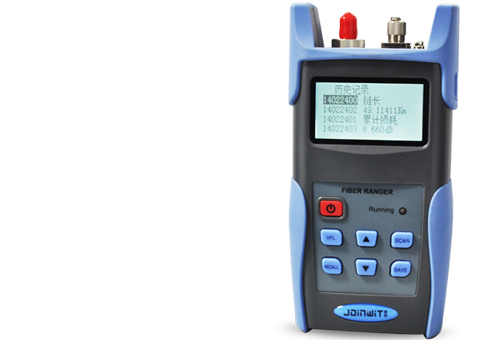

产品展示
1
.

JW3304A

1.光纤寻障仪主机-----------------------------1台
2.说明书------------------------------------------1本
3.5号电池----------------------------------------3节
4.牛津包------------------------------------------1个

5.上位机软件------------------------------------1个

6.SC适配器--------------------------------------1个

产品

介绍

仪表型号 JW3304A
最大测量距离60公里
波长1550nm ± 20
光纤类型9/125 μm单模光纤
接头转换器FC/PC
探测器类型InGaAs APD
脉冲宽度自动调整。
反射事件盲区≤15m
红光源功率≥1mW
测距精度±（3m+2*10-4*距离）
电池类型3节5号/AA电池
自动关机时间10分钟
存储最大可存储2000次测试结果
工作温度-5～40
存储温度-10～70
重量278g
尺寸175*90*44.5

2
3
订货信息
.

4
配置清单
技术指标

注意(Notes):

1、最大探测距离 60km是指，在动态范围60km处可探测到>1dB的反射事件；非反射事件的探测距离为40km(>1dB).

2、距离精度取决于被测线路的长度，被测线路若为30km，则测试精度为±（3m+2*10-4*30*10-3）= ±9m

3、反射事件盲区是指在最小脉宽下，反射事件的最小盲区。

4、自动关机时间为10分钟，若设备开机后，所有按键没有操作，仪表自动关机。若开机后，30秒内没有操作，设备会关闭背光，再次操作任意按键时，背光会重新开启。

5、光纤寻障仪可最多存储2000条测试数据；其中记录的储存名采用日期+编号方式，用户查看时可清楚知道记录的测试时间。

6、祼机重量，不含电池，根据客户需求定制不同波长的设备，重量会略有增减。
