JW3213N

彩屏PON光功率计

应用范围:




JW3213N PON光功率计
- 光纤CATV工程
- 光纤通信工程
- 光纤传感研究
- 光学器件的生产和研究
- 其他光纤工程
- TFT彩屏
- 可设置设备十分钟后自动关机,可进行日期时间设置
- 中/英文显示可选
- 同时测试PON系统中的1490,1550,1310三个波长
- 用于1310nm上行波长的突发模式测试
- 仪表可设置测量阈值、校准波长
- 选配支持可视故障定位
- 选配支持光功率计测试模式
- 支持BPON/EPON/GPON架构上实验语音、数据和视频信号的同步测量和显示


产品

介绍

JW3213N彩屏PON光功率计是嘉慧公司对FTTx的业务和维护而推出的新款测试仪表。该仪表可以同时测试语音、数据和视频信号的光功率值并给出判断,可测量所有的PON信号,也可对每个波长进行单独测量,是PON网络工程、施工和维护的理想选择。

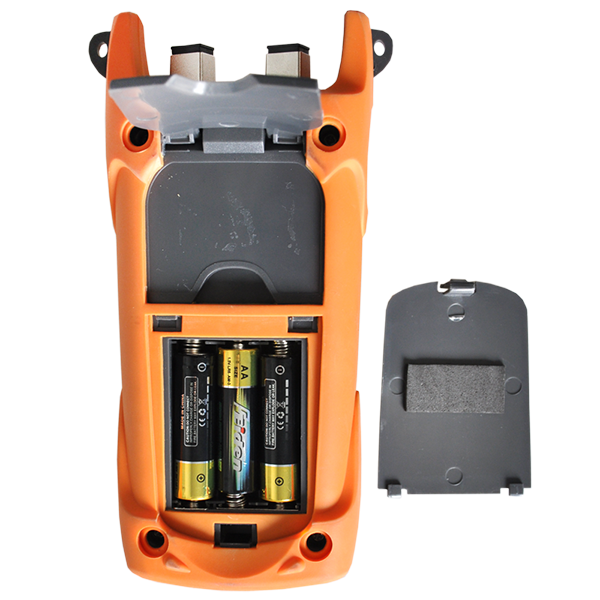

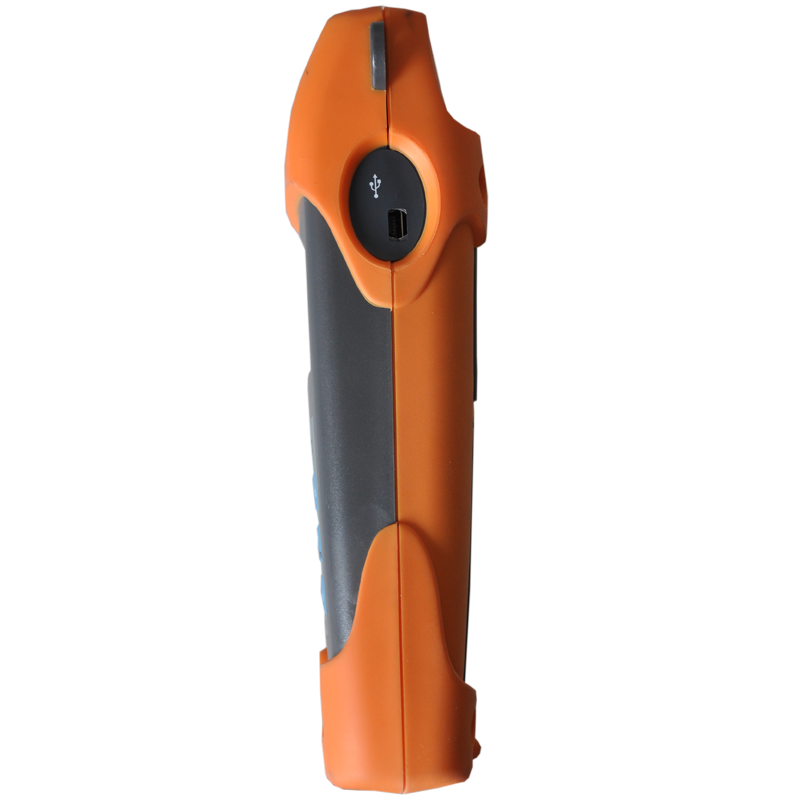

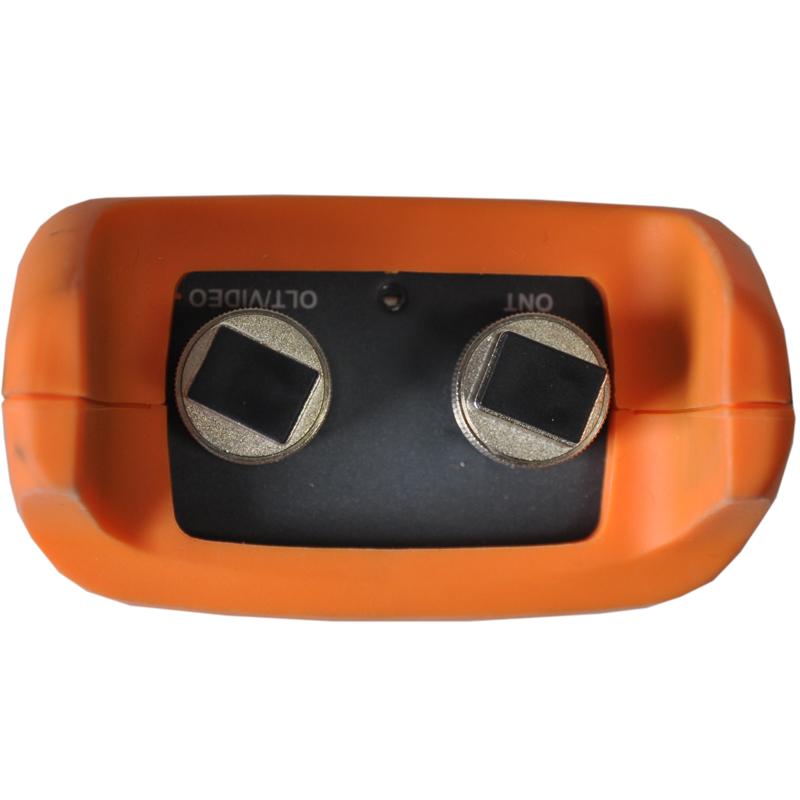

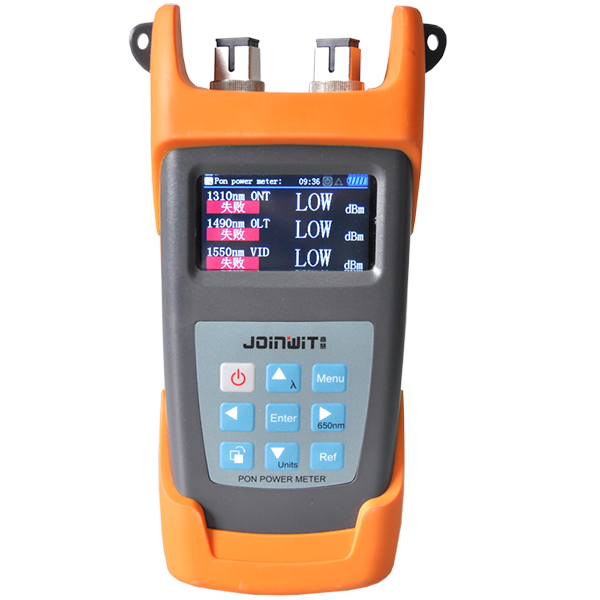

产品展示
1


1.PON光功率计主机-------------------------1台
2.说明书------------------------------------------1本
3.5号电池----------------------------------------3节
4.牛津包------------------------------------------1个

5.合格证------------------------------------------1个

6.上位机软件------------------------------------1个

7.SC适配器--------------------------------------1个

产品

介绍


1310上行  1490下行  1550下行
检测范围(dBm) +10~-40  +12~-40+25~-40
光谱通带(nm)  1310±50  1490±15  1550±10
隔离度1310nm(dB) /         >40      >40
隔离度1490nm(dB) >40      /         >40
隔离度1550nm(dB) >40      >40       /
测量不确定度(dB)   ≤0.5
校准波长(nm)   1310/1490/1550/1625
显示精度(dB)          0.01
插入损耗(dB)        ≤1.5
显示                             TFT彩屏
光接口              FC/SC/ST/通用接头
数据存储                    1000条
供电方式                    锂电池/3节AA1.5V电池
电池工作时间(h)         ≥6
工作温度℃                  -10~60
保存温度℃                    -25~70
相对湿度                      0~95%(无结露)
重量(g.无电池和护套)   423
外形尺寸(mm)           192×102×50
A:JW3213N彩屏PON功率计

2
JW3213N彩屏PON光功率计技术指标
3
订货信息
.

4
配置清单
技术指标

JW3213N-X
标准光功率计JW3213N注②JW3213N-A
测量精确度
固有不确定度±0.3dB
线性±0.1dB
测试范围-70dBm~+6dBm
通用指标
单位显示dB/dBm
分辨率0.01dB
标准波长850/1300/1310/1490/1550/1625
探头类型InGaAs
接头类型FC/SC/ST通用接头
标准光功率计模块技术指标:
注②:JW3213N无标准光功率计模块。
VFLJW3213N注③JW3213N-AV   、JW3213N-AP
输出功率
1 mW
工作波长650nm
连接器类型FC/SC/ST通用接头
适用光纤类型SM/MM
可视故障定位仪指标:

注③:JW3213N无可视故障定位仪模块。


B:JW3213N-A彩屏PON功率计+普通功率计+VFL
C:JW3213N-AV彩屏PON功率计+VFL
D:JW3213N-AP彩屏PON功率计+普通功率计
