1:高精度高速光功率计
2:衰减量自动调整;
3:丰富的菜单设置内容,更全面的系统功能;
4:高达65dB的衰减动态;
5:提供以太网通信接口;
6:设备IP地址查询;

JW8502

光模块灵敏度测试仪

应用范围:




- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程
JW8502 光模块灵敏度测试仪

.
        JW8502光模块灵敏度测试仪是根据最新的光模块测试需求,结合国内外测试仪的技术特点而研制的光模块测试设备;该测试仪具有极快的采样速率和快速稳定时间,极大的提高了测试效率;提供大面积InGaAs探测器及各种适配器,使其适用于裸光纤的环境和动态范围测试;提供了更为全面的菜单设置功能,便于各种测试场合使用;能够在单模1260~1650nm宽波长范围内提供0~65dB的连续可调衰减,具有极高的可靠性和稳定性,并可提供光闸功能满足用户切断光路的需求。适用于光纤通讯系统、设备和仪器在研制、开发和生产过程中的检测与调试。

产品

介绍

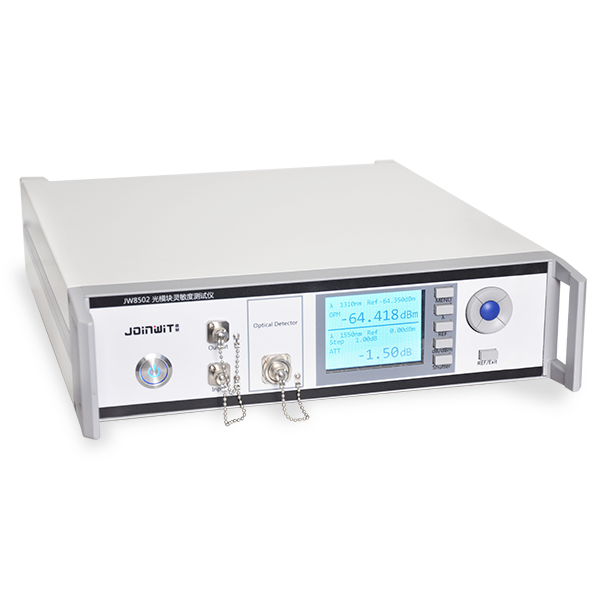

产品展示
1

JW8502  -   X- X  -  X        -             X

订货信息

JW8502技术参数

2
3

M:多模

S:单模

光功率计部份

探测器类型

 Sensor element

铟砷化镓(铟镓砷)①

  InGaAs

探测器大小

Detector size

 Φ2.0mm②

 波长测试范围

Wavelength range

850~1700nm
光功率探测范围+5dBm~-75dBm

线性度

Linearity

 ±0.04dB (+5~-55dBm) ③

±0.08dB (-55~-65dBm)

数据缓存

Data logging capability

每通道20000点数据

20,000 points/channel

平均时间

Averaging time

100uS~1S

适用光纤类型

Applicable fiber type

可选9/125  50/125  62.5/125

总不确定度

Total uncertainty

±3%④

总噪声

Noise (peak-to-peak) (pW)

<10pW⑤

 测量单位

attunits

 dBm/W

测试精度

Accuracy

   0.002dB

显示分辨率

Resolution

0.1/0.01/0.001 dB
衰减器部份

  衰减器校准波长

VOA Wavelength

单模 多模
 1310,1490,1550,1625850,1300

最大衰减

Max Attenuation

65dB 60dB

适用光纤类型

 Applicable fiber type

9/12550/125或62.5/125

插入损耗

Insert Loss

  ≤1.5dB ≤2dB

显示分辨率

 Display Accuracy

0.01dB

衰减线性

Attenuation Linearity

≤±0.20dB

重复性

Repeatability

 ≤0.05dB
PDL≤0.20dB

衰减最大允许输入

Max input

+27dB

通信接口

Communication interface

RJ45

工作温度(℃)

Operating temperature

 -5~+40

 存储温度(℃)

 Storage conditions

 -25~+70

工作电源(V)

Power

AC90~260(50Hz)

 重量(kg)

Weight

5

 外观尺寸(mm)

Dimensions

 482*380*96

1:1mm

2:2mm

1 光模块灵敏度测试仪主机 1台

2 FC、Φ2.5\Φ1.25通用适配器 1套

3 网线 1条

4 产品使用说明书 1份

5 电源线 1条

6 CD光盘 1张

4
JW8502配置清单
技术指标

1:9/125

2:50/125

3:62.5/125

3:3mm

B:+16~-65dBm

C:+26~-55dBm

A:+5~-75dBm
