主要特点(Key benefits)
1:真正免缠绕回波损耗测试,无需匹配膏;
2:自动IL&RL测试;
3:可同时显示双波长IL&RL值;
4:提供OPM、IL、RL、ILRL、IL2、ILRL2多种工作模式;
5:提供高精度光功率计模式,测试范围达+5dBm~-80dBm;
6:提供USB以支持软件应用;
7:多达30个用户自定义校准波长;
8:丰富的菜单设置内容,更全面的系统功能;
9:光功率探测可低至-85dBm;

应用范围:




JW8307

免缠绕插回损测试仪

- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程
JW8307  免缠绕插回损测试仪

已停产
1
产品展示

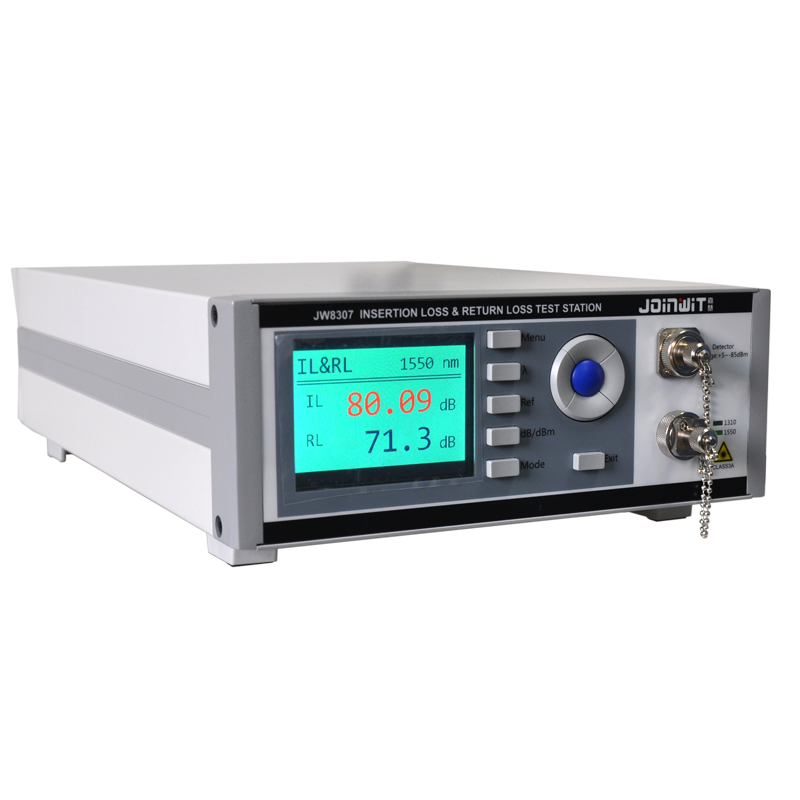

JW8307A系列免缠绕插损&回损测试仪是上海嘉慧最新研制的、可实现光器件回波损耗“免缠绕”测试的设备。该产品填补了国内市场和技术的空白,极大的提高了光器件回波损耗的测试效率,同时针对一些不能或不便于缠绕的光器件的回波损耗测试给出了良好的解决方案。
1

产品

介绍


JW8307-X  -  X

订货信息

JW8307技术参数

2
3
产品型号JW8307
光功率计部分(探测端)
探测器类型 铟砷化镓(铟镓砷)①
探测器大小 Φ2.0mm②
波长测试范围 850~1700 nm
光功率探测范围 +5dBm~-80dBm
 线性度

±0.04dB  (+5~-55dBm)

±0.08dB (-55~-65dBm)

±0.2dB   (-65~-75dBm)

适用光纤类型标准单模光纤及多模光纤(纤芯直径不大于62.5 μm)
 总不确定度 ±5%④
总噪声<10pW⑤
测量单位  dBm/dB
光源部分(光源输出端)
光波长1310nm 、1550nm⑥
光源类型 FP Laser
  输出功率  > -3 dBm
光输出接口 FC/APC ⑦
回损部分(光源输出端)
光源类型pulsed FP Laser⑧
回损测试范围  -10dB ~ -70dB
回损测试精度 ± 1dB (-14dB ~ -65dB)
 回损标准线   2 ~ 10 meters⑨
线缆长度(最短)

2 meters(末端APC)

3 meters (末端PC)

线缆长度(最长) 1000 meters
主机部分
 工作电源 180V~260V AC 50Hz
 开机稳定时间  5 ~ 15 分钟⑾
  通信接口 USB
 工作温度(℃) 0~+50
 存储温度(℃)  -15~+70
  重量   5kg
外观尺寸   235*380*96(mm)

A:单波长1310nm单模/850nm多模

B:单波长1550nm单模/1300nm多模

C:双波长1310/1550nm单模

               850/1300nm多模

1 整机 1台

2 电源线 1根

3 说明书 1本

4 保险丝 1根

4
JW8307配置清单
技术指标

S:单模

M:多模

注意(NOTES:

      免缠绕插损&回损测试仪光功率计部分选用InGaAs为探测元件,其测试的波长为850~1700nm

      免缠绕插损&回损测试仪光功率计部分选用直径为2mm的大探测器,用户如对探测器面积有要求,可参考本系列其它产品或联系我公司。

      线性度指标是在20~25℃室温下测得。

      总不确定度在20~25℃室温下,功率探测范围+5~-65dBm时,使用标准光源重复测试所得。

      总噪声是在无光信号输入的情况下,内部噪声的总和的最大值。

      免缠绕插损&回损测试仪的标准激光光源配置为1310nm1550nm,支持双波长单模插损&回损测试。如客户需要测试多模器件或指定其它波长,可联系我公司。

      光源输出口采用FC/APC接口,使用时请使用匹配接口接入;光源输出口要注意清洁,尽量减少反复更换和插拔该接口,以保证测试精度。光源输出口需要清洁时,可旋下光源输出口法兰,抽出光源线缆进行端面清洁。

任何时候切记,不要在开机状态下将光源输出线对准人眼,以免造成意外伤害。

      仪器在进行回损测试时,采用高强度脉冲光源进行测试,此时请勿将光源输出线对准人眼,以免造成意外伤害。

      光源输出口,请连接不短于2米的标准线,建议标准线长度不要超过10米。

      被测线缆长度要求,若被测线末端为悬空的APC端口,则最端测试线缆长度为2米,若被测试线缆末端为悬空的PC端面,则最短测试距离为3米。

设备开机需要预热5~15分钟时间,以确保各种光学元件进入稳定工作状态。
