产品特点:

1:波长每5pm可调;

2:最高采样率:50KSPS;

3:最高外部速率:10KHz;

4:提供外部同步触发与单次触发采样功能;

5:提供最大值自动搜寻工作模式(PDL模式);

6:提供双通道自动比值计算(UNI模式)

7:多达30个用户自定义校准波长;

8:丰富的菜单设置内容,更全面的系统功能;

9:光功率探测低至-85dBm;


JW8103

双通道高速光功率计

应用范围:




- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程
JW8103 双通道高速光功率计


JW8103台式双通道高速光功率计是根据最新的光功率测试需求,结合国内外光功率计的技术特点而研制的光测试设备;该双通道高速光功率计具有极快的采样速率(可达到每秒51200个取样点)和快速稳定时间,极大的提高了测试效率;提供大面积InGaAs探测器及各种适配器,使其适用于裸光纤的环境和动态范围测试;提供了更为全面的菜单设置功能,便于各种测试场合使用。



产品

介绍

产品展示
1



探测器类型

 铟砷化镓(铟镓砷)

InGaAs ①

探测器大小

 Φ2.0mm

波长测试范围

 850~1700 nm

光功率探测范围

 +5dBm~-85dBm

线性度

  ±0.04dB (+5~-55dBm)
 ±0.08dB (-55~-65dBm)
 ±0.15dB (-65~-75dBm)
±0.3dB (-75~-85dBm)

数据缓存

每通道20000点数据,

20,000 points/channel

平均时间

100uS~1S

适用光纤类型

标准单模光纤及多模光纤(纤芯直径不大于62.5 μm)

 Standard  SM and MM ≤ 62.5 μm core size

总不确定度

 ±3%

最高采样率

 50KSPS

动态范围(触发模式)

+5~60dBm

频率响应

0 ~ 5 dBm range

-10~0 dBm range

1-20 ~-10 dBm  range

-30 ~-20 dBm range



10 kHz⑦

0 kHz

 5 kHz

1 kHz

总噪声

 <10pW⑧

外部触发速率

 0.1Hz~10 KHz

通道不确定性

0.04 dB⑨

测量单位

 dBm/Wattu

测试精度

  0.002dB

 显示 分辨率

 0.1/0.01/0.001 dB

通信接口

 RS232/USB

工作温度(℃)

  -5~+40

 存储温度(℃)

 -25~+70

 工作电源(V)

AC90~260(50Hz)

重量(kg)

  5

外观尺寸(mm)

235*380*96


2

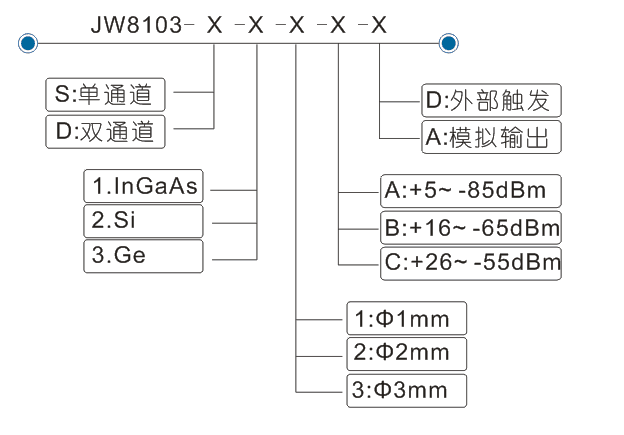

订货信息


3

产品

介绍

1 双通道高速光功率计主机 1台

2 FC、Φ2.5\Φ1.25通用适配器(选配) 2套

3 SMA转BNC线 2条

4 SMA (M-M)线 2条

5 USB线 1条

6 电源线 1条

7 CD光盘 1张


4
配置清单
技术指标

双通道高速光功率计使用InGaAs为探测元件,可测试850~1700nm波长的光源功率。用户如需其它测试波长,可参考本系列其它产品。
该高速光功率计选用直径为2mm的大探测器,用户如对探测器面积有要求,可参考本系列其它产品或联系我公司。
线性度指标是在20~25℃室温下,平均时间设置为100mS时测得。
总不确定度在20~25℃室温下,功率探测范围+5~-65dBm时,使用标准光源重复测试所得。
最高采样速率是指在高速光功率计在档位设置在+5~-30dBm时,可以对输入光信号的最高采集速率。
高速光功率计的功率测试范围为+5~-85dBm,但在高速采样时的动态范围为+5~-60dBm,高速采样是指“采样速率”设置在大于及等于1KSPS的速率。
频率响应是高速光功率计对调制光信号的检测,需要设置在相应的功率探测范围。
总噪声是在无光信号输入的情况下,内部噪声的总和的最大值。
通道不确定性是在20~25℃室温下,光信号输入范围在+5~-60dBm,两个通道重复测试的最大偏差值。
