JW4104
2M误码仪
主要特点：
应用范围：
主要用于测量通信线路数据通信的误码率和分析线路故障的原因。可方便的完成对2M系统，N×64K信道传输参数测量及日常维护测试。
- 全中文菜单，大屏幕显示，操作简便；
- 便携设计；内置大容量电池，工作时间可达8小时以上；
- 可进行多任务工作（可以边测试边翻阅以前的记录）；
- 高达9个测试设置存储，20个测试结果存储，并具有掉电记忆功能；
- 可定时开启、关闭进行自动测试；
- 独特的历史、实时告警灯设计，使您一目了然，并具有误码、告警插入功能；
- 具有告警、误码直方图分析；
- 可将数据上传至PC机，实现微机上存储，打印测试数据，也可直接连接到微型打印机；
- 软件上网升级。
产品
介绍
JW4104 2M传输性能分析仪主要用于测量通信线路数据通信的误码率和分析线路故障的原因。可方便的完成对2M系统，N×64K信道传输参数测量及日常维护测试。
JW4104B可实现的基本功能有：
对2Mbit/s接口数字通道的测试，JW4104B在JW4104A的基础上增加了环路时延和自动保护倒换功能，JW4104B可实现的基本功能有：
常规测试
直通方式
音频测试
环路时延测试
自动保护倒换（APS）测试
主要
功能
JW4104A可实现的基本功能有：
常规测试
直通方式
音频测试
对2Mbit/s接口数字通道可实现中断业务和在线误码测试方式，可进行以下项目的测试：
成帧和非成帧信号发生和接收
2Mbit/s非成帧误码性能测试
2Mbit/s成帧N×64kbit/s通道误码性能测试
比特误码、编码误码、帧误码、CRC误码、E比特误码性能测试
信号丢失、AIS告警、帧远端告警、复帧远端告警、帧失步、图案失步告警测试
频偏测试
话路通道信号电平、频率测试
图案滑动测试
语音监听
信令状态显示、话路通道内容显示、话路通道忙闲显示
告警、误码直方图分析
时隙内容、帧内容分析
G.821、G.826、M.2100误码性能分析
多种误码和告警插入
三种输入方式（终接、桥接、监测）
两种时钟选择（内部、提取）

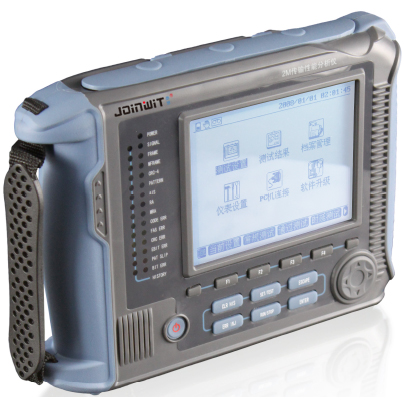

产品展示
1
.
产品
介绍
2M通道停业务误码测试
2
应用示例

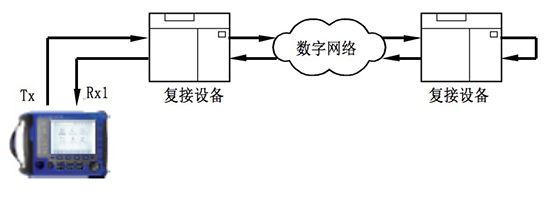

2M通道停业务误码测试
2M数字通道的测试

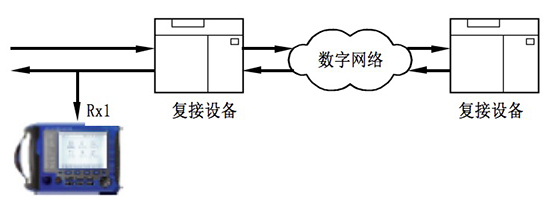

2M通道开业务误码测试

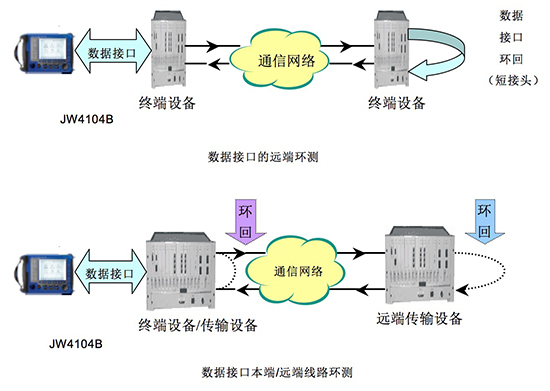

数据接口的测试

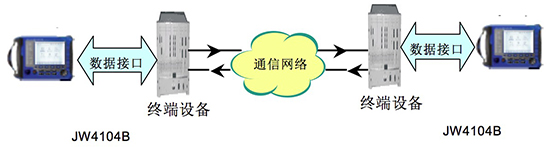

数据接口对测
（1） 信号输入速率： 2048kbit/s ± 50ppm（G.703要求±100ppm）
（2） 信号编码： HDB3、AMI
（3） 输入抖动容限： 符合G.823
（4）阻抗：非平衡 75Ω 符合G.703
平衡 120Ω 符合G.703
（5） 信号结构：
（5.1）非帧结构
（5.2）帧结构：PCM30、PCM31、PCM30CRC、PCM31CRC
帧结构符合G.704要求
（6） 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
（7） 误码插入：BIT误码、帧误码、图案滑动码；无，单个，比例插入10-1～10-7
（8） 告警插入：无信号、帧丢失、AIS、图案丢失
● 同向64K技术指标
（1） 信号输入速率： 64kbit/s ± 50ppm（G.703要求±100PPM）
（2） 输入阻抗： 平衡 120Ω 符合G.703
（3） 输入抖动容限： 符合G.823
（4） 输出接口阻抗： 平衡 120Ω 符合G.703
（5） 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
（6） 误码插入：BIT误码、图案滑动码；无，单个，比例插入10-1～10-7
（7） 告警插入：无信号、AIS、图案丢失
● 数据接口指标
（1） 数据接口类型：V.24、V.35、V.36、X.21、RS-449、RS-485、EIA-530、EIA-530A
（2）发生器
(2.1)同步模式
时钟源：内部时钟，接收时钟
时钟数据的相位关系：同向，反向。
速率：1.2，2.4，4.8，9.6，14.4，19.2，38.4，48，56(kbps)；N×64kbps（N=1～32）
误 差:±15ppm （ppm为百万分之一）
(2.2).异步模式
速率：50，75，110，150，200，300，600，1200，2400，3600，4800，7200，9600；14.4k，19.2k，38.4k，57.6k（bps）
数据结构：字 长：5，6，7，8（bits）；停止位：1，2（bits）；
奇偶校验：奇，偶，１，0，无。
(2.3).误码插入：无，单个，比例插入10-1～10-7
（3）接收器
(3.1) 同步模式
时钟源：内部时钟，接收时钟
接收时钟与接收数据的相位关系：同向，反向。
时钟速率：最大2048kbps.
(3.2)异步模式：速率和数据结构与发生器相同。
（4） 测试图案：26-1、29-1、211-1、215-1、220-1、223-1、人工码
其它参数：
● 供电：
（1）本仪表专用电源适配器
INPUT:AC220V 50Hz
OUTPUT:DC 9V 1.2A
（2）仪表内部充电电池
4000mAh 6V 镍氢可充电电池
工作时间：8小时
充电：关机时充电8小时；开机时充电12小时
● 打印机（可选）：μP40-TS(CH)标准电平串口汉字微型打印机
● 尺寸和重量：
长×宽×高：220×162×48mm
重 量： 950g
● 环境参数：
操作温度： -10～+50℃
储藏温度： -30～+70℃
湿 度： 5%～90%非凝结
