特点：

(1)测试精度高

通过内置高稳定的激光器，先进的微电子技术和光检测设备，结合软件技术，使得仪器输出功率稳定、检测速度快、测试范围广。

(2)波长自动同步设定

在回损模式下，光源与功率计波长同步切换，不需分别设定波长。功率计模式时，可另行单独设定功率计测试波长。

(3)多种工作模式

该测试仪表集成了回波损耗测试、光功率模块测试和插入损耗测试。

(4)操作简单方便

整个测试过程均有上位机完成。

(5)人体工学设计

仪器采用高质量金属外壳，确保仪器性能不受生产环境下可能存在的电气干扰。经久耐用的按键具有完美舒适的手感。

(6)光源/光功率计接口采用灵巧设计，便于清洁

光源/光功率计均采用活动接口，可轻易卸下以便对光探测器进行清洁或更换其它型号适配器如（FC/APC通用接口等，用于测试各种型号跳线。）同时也便于对光源接口内侧APC适配器的清洁。(注意：拆卸时，只需旋转光源/光功率计接口并拔下接口即可)

(7)232通讯接口

采用232与上位机通讯，实时显示仪表信息，并通过脚踏开关保存测试值，方便对测量的记录。

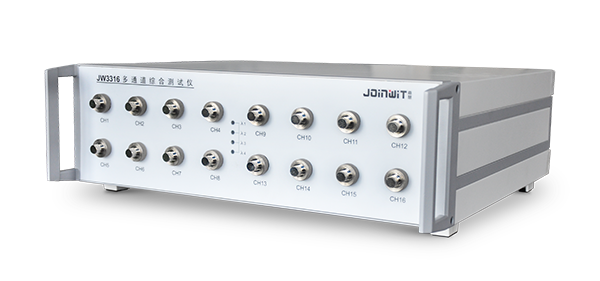

JW3316

多通道综合测试系统

应用范围：

- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程

- 其他光纤工程

PDF文档下载

已停产

JW3316插损，回损，PDL测试仪是集合自身多年的光纤无源器件和光通信检测仪表的生产和测试经验，充分借鉴了国内外仪表的优点和国内客户的需求，精心研制开发出来的一款精密光检测仪表。它广泛应用于光纤光缆、光无源器件和光纤通信系统的插损和回损测试，是广大生产厂商、科研机构和运营商用于生产检测、研究开发和工程施工维护基本的测试仪器。

产品

介绍

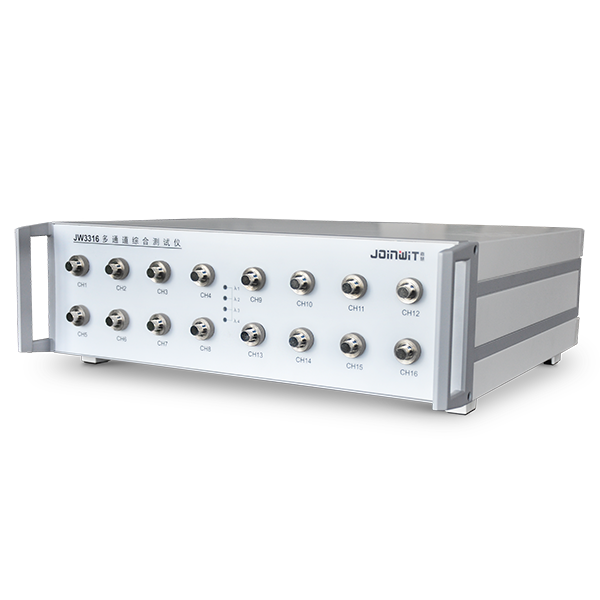

产品展示

JW3316-XX

订货信息

JW3316技术参数

16：16通道

型号	JW3316
校准波长(nm)	850、980、1300、1310、1480、1490、1550、1625
功率计波长范围(nm)	850~1700
探头类型I	nGaAs
光功率检测范围(dBm)	+3~-50
测量输出	插损/附加损耗/PDL/均匀性/分光比
PDL测试不准确度	<0.04dB
PDL重复性	±0.01 dB
内部损耗	<2dB
分辨率	0.001 dB
光源通道	4通道光开关
光功率计接口	FC/SC/ST/LC/Ф2.5mm/Ф1.25mm
光源接口	FC/PC
显示输出	上位机软件/EXCEL打印输出
通信接口	RS232
电源	AC 90~260V
工作温度(℃)	-10~+40
存储温度(℃)-	25~+70
外形尺寸(mm)	450×360×130
