JW3224/JW3124

MPO测试仪

JW3124 MPO光源
- 12、24、定制通道数
- 高分辨率彩屏显示
- 100条历史数据记录
- 五分钟无操作屏幕自动调整背光,进入节能模式
- 一键切换四大功能界面(单通道功率,12通道功率计,MPO线序测试,柱状图界面)
- USB接口直接将数据拷贝到电脑,便于用户使用数据
- 用户可自定义阈值进行测试
- 内置3500毫安大容量锂电池,使用时间超过10小时
- 符合人体功能学的人机交互界面,易操作
JW3224 MPO光功率计

- MPO线缆检测

- MPO线缆插损 极性测试


应用范围:





.
JW3224 MPO光功率计及JW3124 MPO光源是上海嘉慧针对当前MPO线缆检测研制的专用仪表。近年来,随着数据中心、云计算等迅速发展,对“多光纤推送” (MPO) 线缆的需求亦呈现高速增长。然而在现场测试过程中,传统的单通道光功率计验证测试费时费力且可信度较低。基于此,JW3224&JW3124 MPO系列产品应运而生,该产品可一键测试MPO线缆的插损、极性等信息,并集成了多种数据存储、阈值分析、数据导出等应用功能,测试效率较传统仪表至少提高10倍以上,是MPO机房测试、产线验证、极性判定等现场应用的最佳选择。

产品

介绍

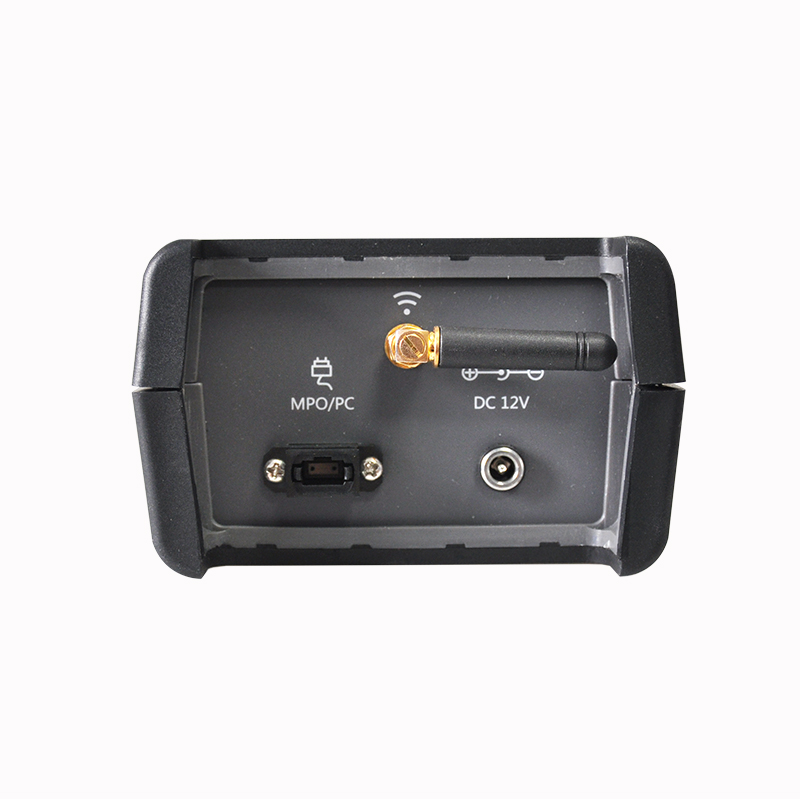

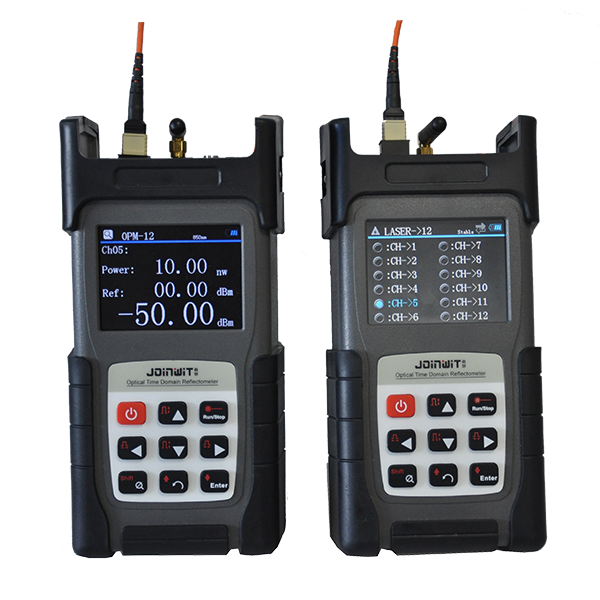

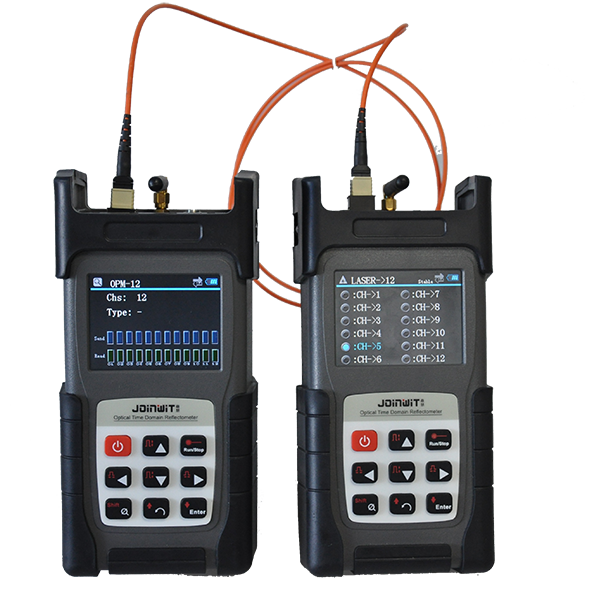

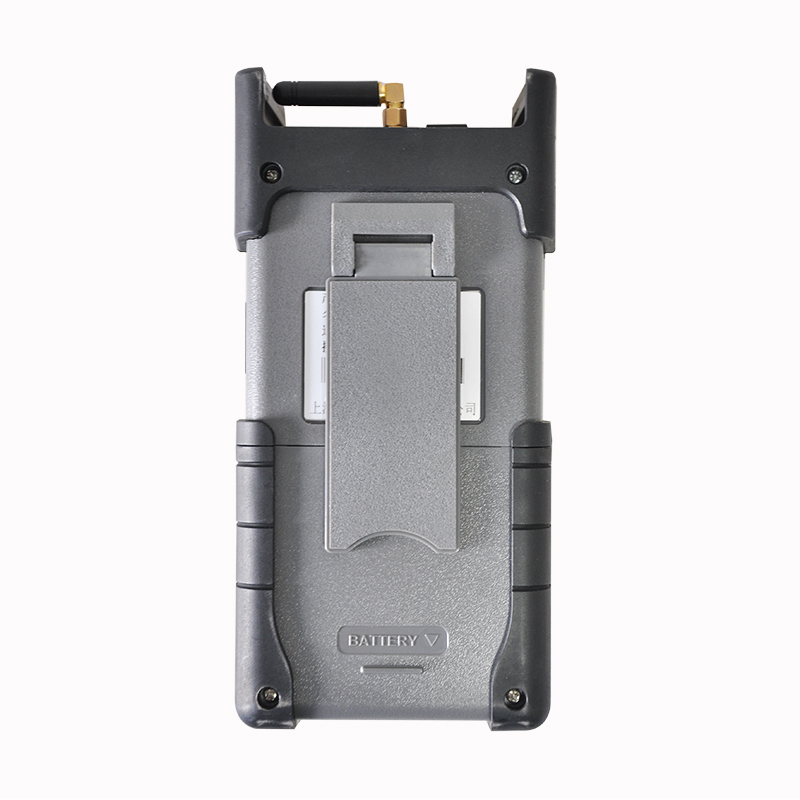

产品展示

1
1.主机---------------------------------------------1套
2.说明书------------------------------------------1本

3.5号电池----------------------------------------3节

4.合格证------------------------------------------1个

JW3224 MPO光功率计
探测器InGaAs
波长范围850~1700nm
校准波长850&&1300或1310&&1550nm
光功率计探测范围+3 ~ -50 dBm
扫描速度< 0.2s/通道
分辨率0.01dB
插损精度± 0.1dB
通道数12、24及定制
线性度±0.2dB (+5~-50dBm)
系统通信接口USB
接口类型SM、MM MPO/PC 12/24芯母头
JW3124 MPO光源
激光器类型FP LD
波长 850/1300  1310/1550
频率0 Hz  270Hz  1KHz  2KHz
光纤类型 9/125   50/125   62.5/125
接口类型SM/MM  MPO/PC 12/24芯母头
输出功率                     > -10dBm
稳定度±0.2(15min.) ±0.5(8hours)
通道数12、24及定制
公用指标
工作温度 -5℃~+40℃
存储温度  -5℃~+40℃
连续工作时间

> 10小时

重量 < 850g
通道数12、24及定制
外形尺寸220 x 110 x 70mm
配置清单

技术指标
4

订货信息
3
2

产品

介绍

JW3124    -       X    -       X   -    X

12:12通道MPO光功率计

24:24通道MPO光功率计

NX:其它定制通道

JW3224    -       X

S:单模

M:多模

24:24通道MPO光源

NX:其它定制通道

12:12通道MPO光源

B:1550nm

C:850nm

A:1310nm

E:1310/1550nm

F:850/1300nm

D:1300nm
