产品特点:
1) 预装windows系统、免除系统兼容性问题;
2) 可支持多通道光功率计模块、光源模块、光开关模块、免缠绕插回损模块、高速偏振控制器模块等;
3) 通过系统级联,可拓展至10个模块插槽;
4) 支持8~64通道光功率计;
5) 支持外接电脑显示器;

JW18001

光器件综合测试系统

应用范围:




- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程

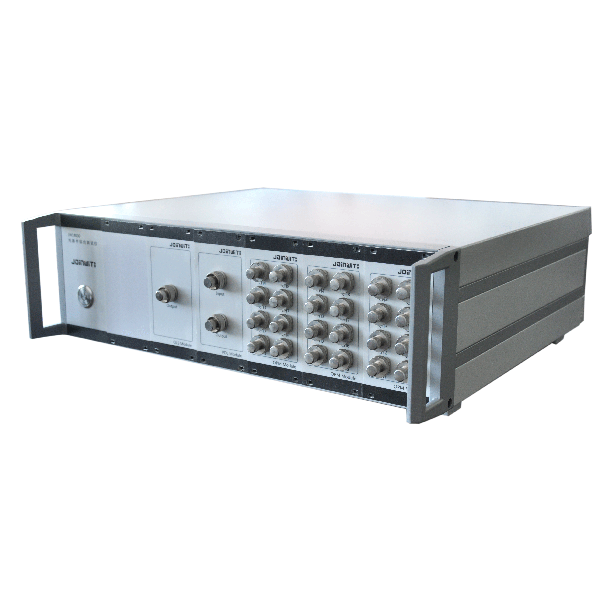

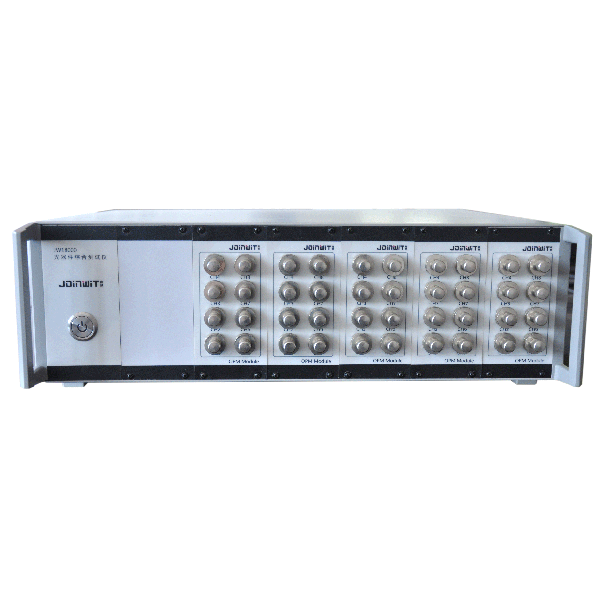

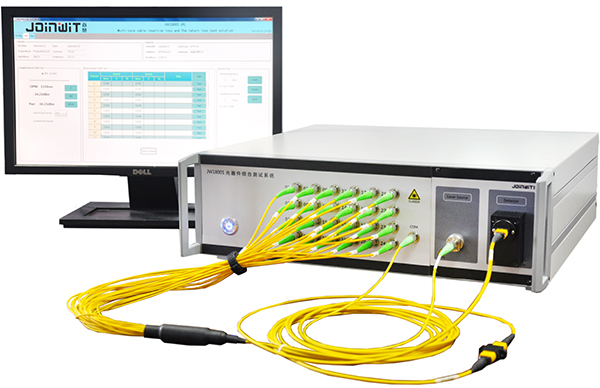

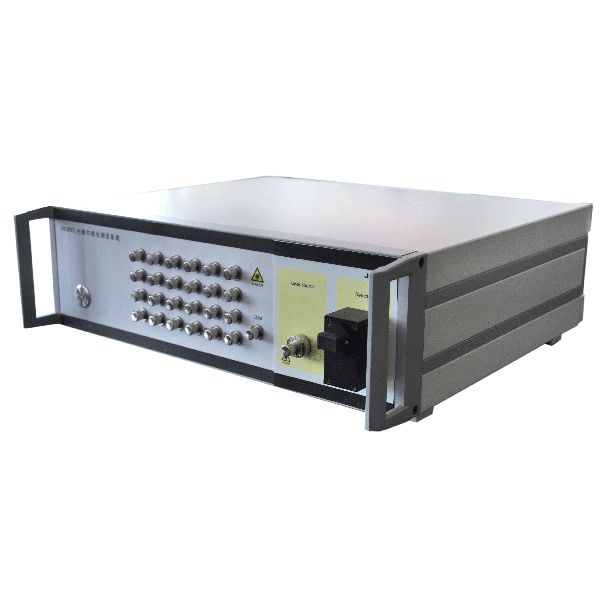

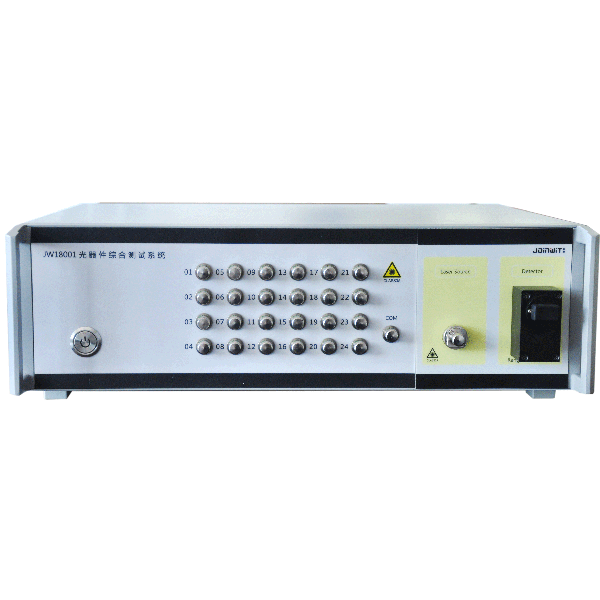

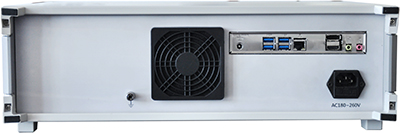

JW18001 光器件综合测试系统

.
JW18001是一款集成有支持Windows系统工控机、支持嘉慧JW16xx系列多种光模块的新型光器件综合测试系统,是目前光器件综合检测的系统解决方案。它可以广泛用于光纤光缆、光无源器件和光纤通信系统的损耗测试、数据监控等领域,是广大生产厂商、科研机构、运营商在生产检测、研发开发的理想解决方案。

产品

介绍

产品展示
1

订货信息

JW18001

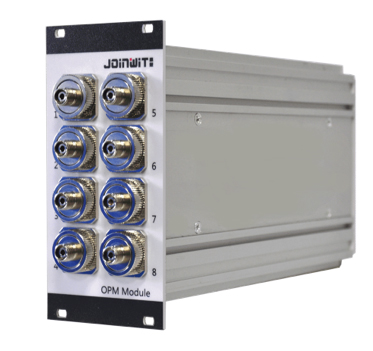

JW1604多通道光功率计模块波长探测范围              850~1700 nm
 校准波长850nm、1300nm、1310nm、1490nm、1550nm、1625nm
探头类型 InGaAs
探测器大小Ф1mm
测量范围+10~-70dBm @1310nm
通道数8通道(可通过系统级联,扩展至64通道)
线性度

±0.04dB (1310nm    +10~-50dBm)
±0.08dB (1310nm    -50~-60dBm)

准确度

±3% (单模波长)0.13
±5% (多模波长)0.224

最高采样率10KSPS

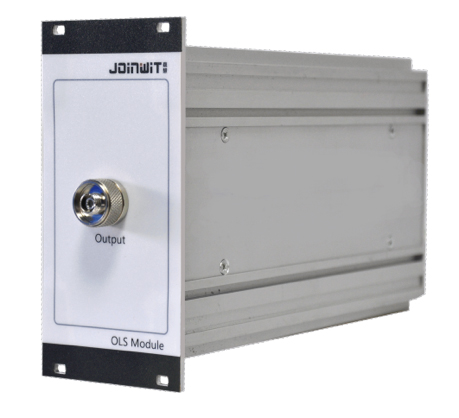

JW1603四波长稳定光源波长1310nm、1490nm、1550nm、1625nm
输出功率> 0dBm
输出稳定度

±0.005 dB(15min)
±0.03dB(8hour)

激光器类型DFB
光输出接口FC/APC

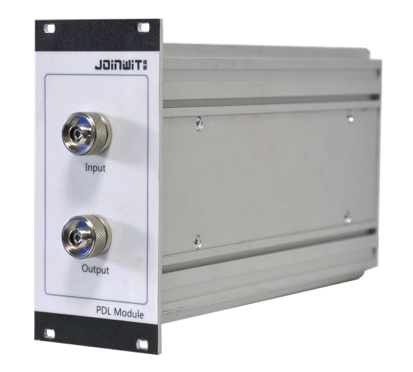

JW1605高速偏振控制器插入损耗小于0.5dB
光接口FC/UPC
邦加球覆盖率大于95%
偏振相关损耗小于0.04dB
扰偏速率大于2KSPS
JW18001主机主显示器7寸触摸屏(支持外接大显示器,可选配)
操作系统WIN7 (可根据客户要求预装其它WINDOWS系统)
内存4GB128GB
硬盘 SSD
支持接口4 个USB
2 个RJ45
1个VGA
1 个HDMI
2 个PS2
系统级联支持与我司JW18000系统级联,扩展光模块
尺寸3U*420*360mm(高*宽*深)
