JW18001

IL RL综合测试平台案列

1：高速偏振控制器，PDL测试时间<0.5S，大大提高测试效率；

2：多通道高速光功率计，满足高速PDL扰偏的采集要求；最多支持64通道光功率计；

3：采用积分球测试方案，满足MTP/MPO器件的测试要求；

4：支持老化监控测试应用；

5：支持自动检测与单通道手动测试；

6： EXCEL\数据库\XML等多种数据保存形式；

7：高性能内置PC，保证系统兼容性和运行流畅性；

应用范围：

针对FBT\PLC等无源器件的IL和PDL测试需求，我们采用了JW18001光器件测试平台，JW1605高速偏振控制器模块、JW1608多通道光功率计模块，JW1603多波长光源模块，组成了一体化的IL&PDL测试解决方案。

JW18001 应用软件可配置多种测试模式、测试报表、阈值设置功能，使得多芯光器件的测试不再纷繁杂乱，数据和设置井井有条，合理有序。

产品

介绍

MTP/MPO插损、回损解决方案

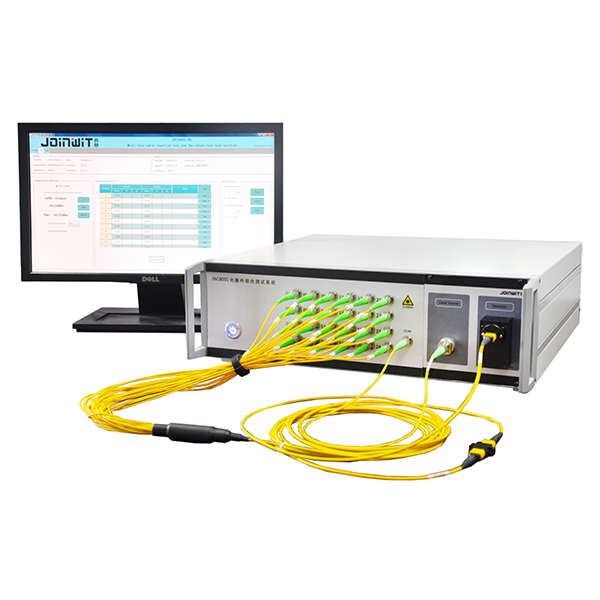

JW18001 IL/RL综合测试平台案例针对MPO器件的测试需求，我们采用了JW18001光器件测试平台，JW1608免缠绕插回损测试仪模块、JW1606多路光开关模块，组成了一体化的MPO测试解决方案。

“免缠绕”技术的应用，一举解决了多芯光器件不能缠绕、需要匹配膏等问题，极大的提高了多芯/带状光纤插损、回损的测试效率。同时MPO应用软件可配置多种测试模式、测试报表、阈值设置功能，使得多芯光器件的测试不再纷繁杂乱，数据和设置井井有条，合理有序。

主要特点

1：真正多芯免缠绕回波损耗测试，无需匹配膏；

2：自动完成12/24/16/32通道双波长IL&RL测试；

3：采用积分球测试方案，满足MTP/MPO器件的测试要求；

4：可扩展32通道JW18000光功率计，以支持MPO-扇出器件的测试；

5：可通过软件配置各种特殊线序、线缆的测试流程、测试模式多样化配置、系统兼容性强；

6：支持老化监控测试应用；

7：支持自动检测与单通道手动测试；

8： EXCEL\数据库\XML等多种数据保存形式；

9：高性能内置PC，保证系统兼容性和运行流畅性；

JW18001 MPO多模方案

JW18001 MPO单模方案

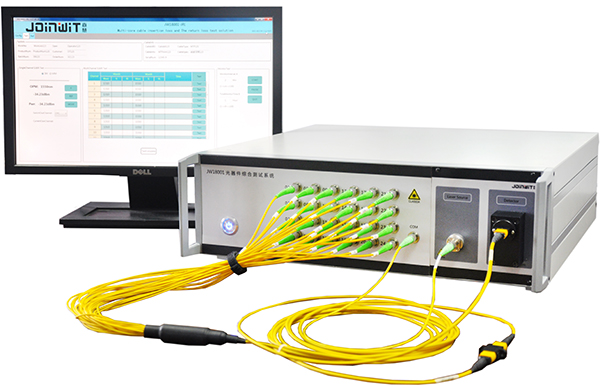

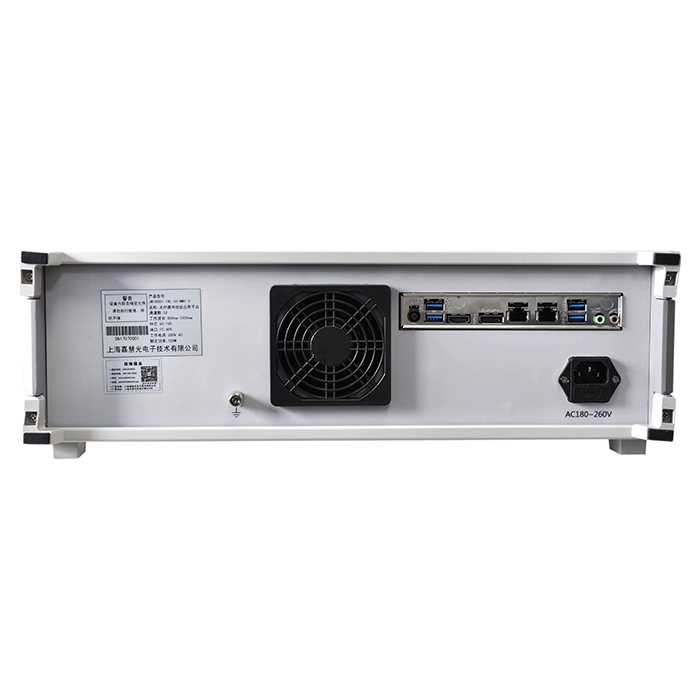

JW18001 IL/RL综合测试平台案例

产品展示

序号	型号	说明

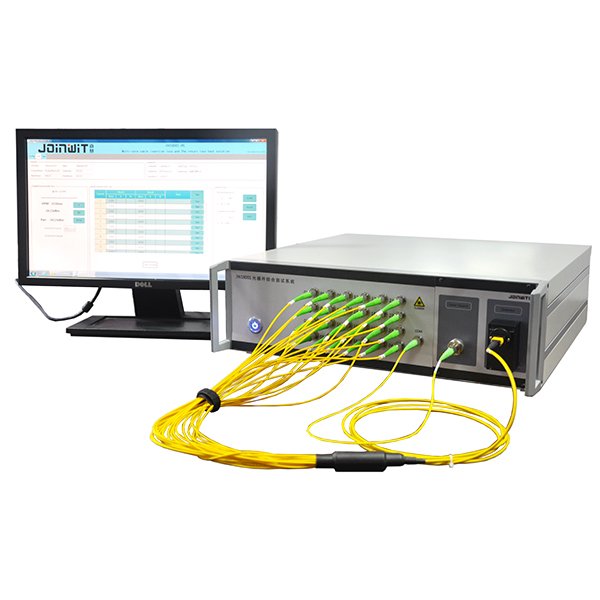

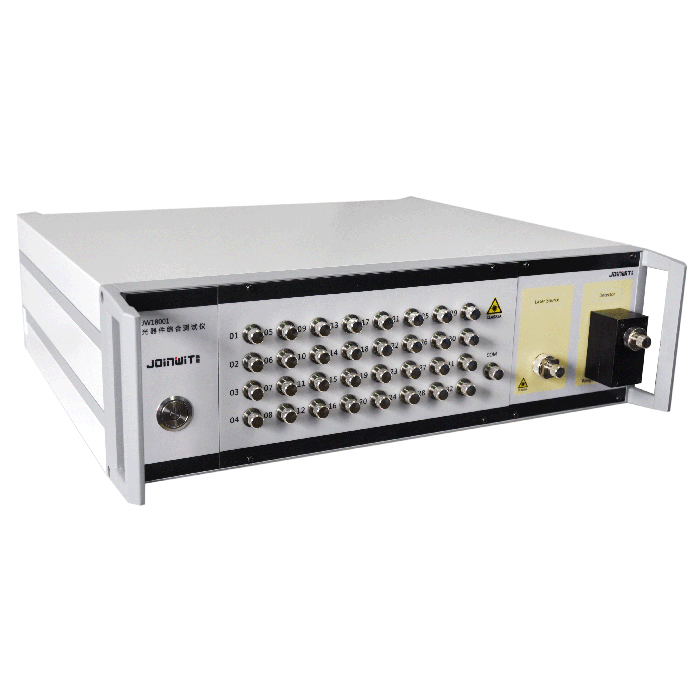

1	JW18001-IRL-24-SM0-2 ‍‍	‍‍ 该配置由JW18001主机JW1608免缠绕插回损测试模块JW1606 24通道单模光开关模块组成；主要实现24通道单模光器件插损回损的检测，其中光功率计为积分球版本，内置高性能PC。可选配显示器及键盘鼠标等配件。

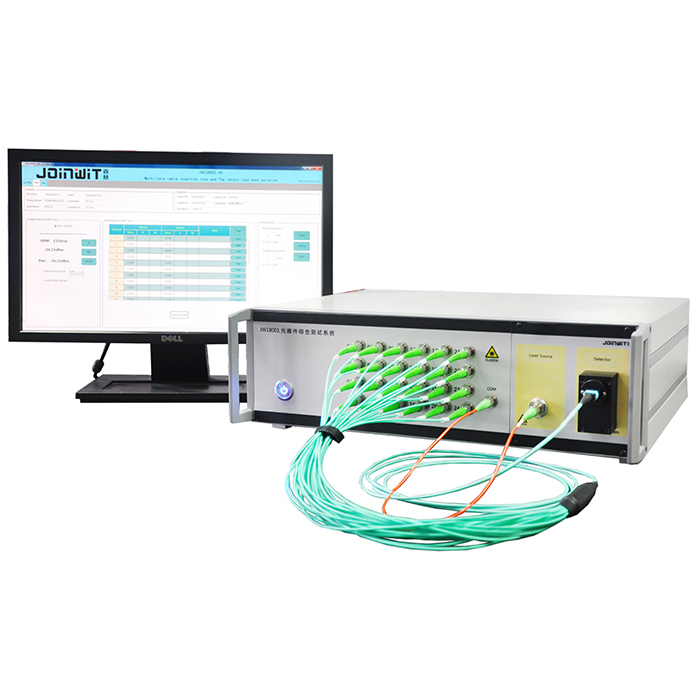

2	JW18001-IRL-32-MM1-3	该配置由JW18001主机JW1608免缠绕插回损测试模块JW1606 32通道多模光开关模块组成；主要实现32通道多模光器件插损回损的检测，其中光功率计为:标准Ф5.0探测器版本，内置高性能PC。可选配显示器及键盘鼠标等配件。
