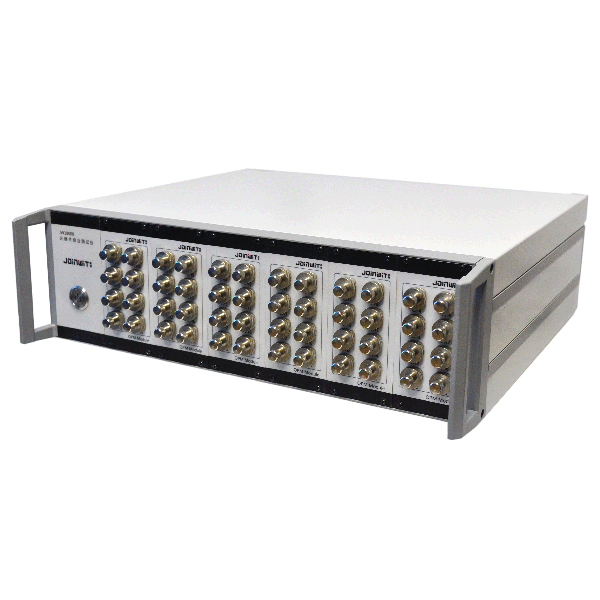

JW18001

IL/PDL综合测试平台案例

1: 高速偏振控制器,PDL测试时间<0.5S,大大提高测试效率;
2: 多通道高速光功率计,满足高速PDL扰偏的采集要求;最多支持64通道光功率计;
3: 采用积分球测试方案,满足MTP/MPO器件的测试要求;
4:支持老化监控测试应用;
5: 支持自动检测与单通道手动测试;
6: EXCEL\数据库\XML等多种数据保存形式;
7: 高性能内置PC,保证系统兼容性和运行流畅性;

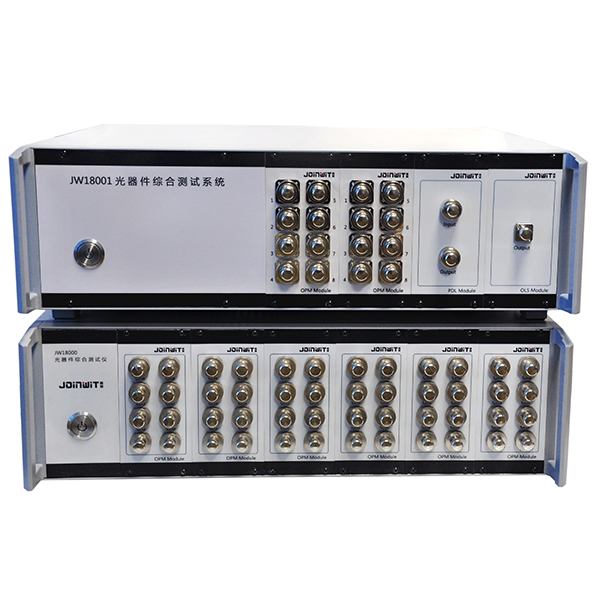

JW18001-M 光器件环境监测平台案列


应用范围:




针对FBT\PLC等无源器件的IL和PDL测试需求,我们采用了JW18001光器件测试平台,JW1605高速偏振控制器模块、JW1608多通道光功率计模块,JW1603多波长光源模块,组成了一体化的IL&PDL测试解决方案。

JW18001 应用软件可配置多种测试模式、测试报表、阈值设置功能,使得多芯光器件的测试不再纷繁杂乱,数据和设置井井有条,合理有序。

产品

介绍

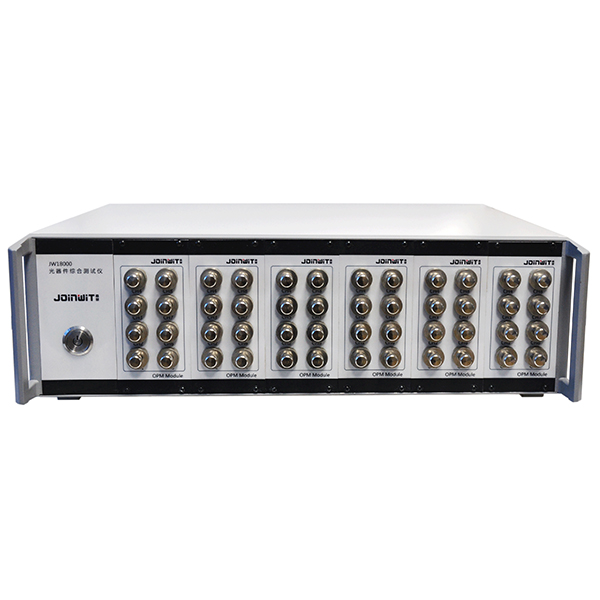

产品展示
1

序号     型号                      说明
1JW18001-IPL-16-S03-2该配置由JW18001主机JW1605高速偏振控制器模块,JW1608多通道光功率计,JW1603多波长光源模块组成;主要实现16通道单模1310,1490,1550三波长光器件IL PDL的检测,其中光功率计为积分球版本,内置高性能PC。可选配显示器及键盘鼠标等配件。

选型与配置举例

2

选型与配置说明

3

JW18001-IPL-AA-BBB-C
IPL:插损、偏振相关损耗测试平台简称
AA: 通道数;
支持08~64通道;
BBB:光源配置;
M02:850,1300(50/125)
M12:850,1300(62.5/125)
S03:1310,1490,1550
S04:1310,1490,1550,1625
S05:1270,1310,1490,1550,1625
C: 光功率计类型选择;
1:标准Ф2.0;
2:积分球;
3:标准Ф5.0;
