应用范围:
- 光纤接入系统
- 局域网,广域网,城域网
- 无源模拟/数字光网络
- CATV 网络
- 其它的光纤系统

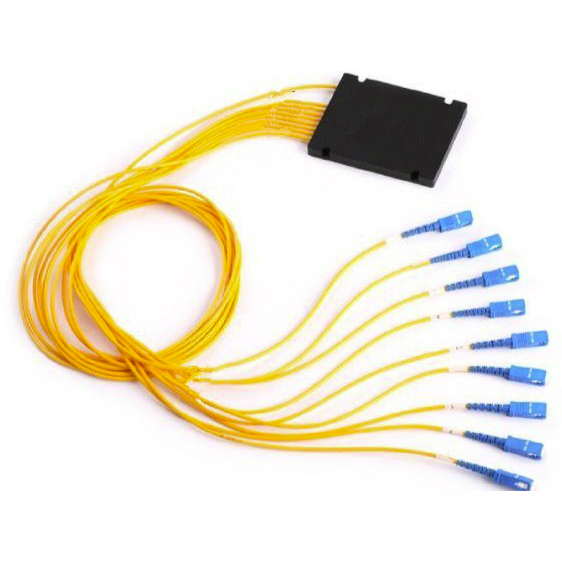

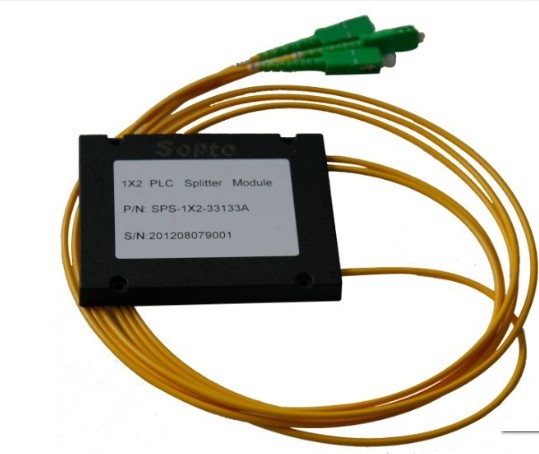

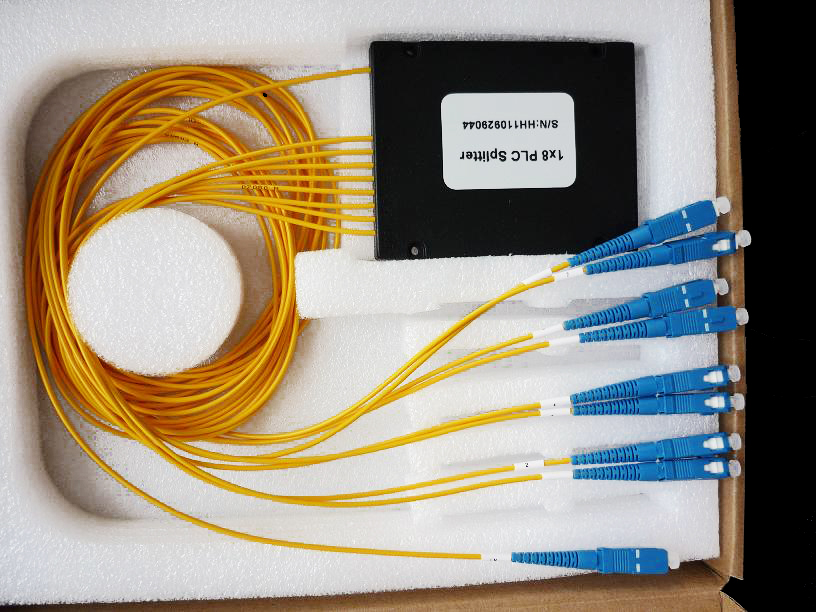

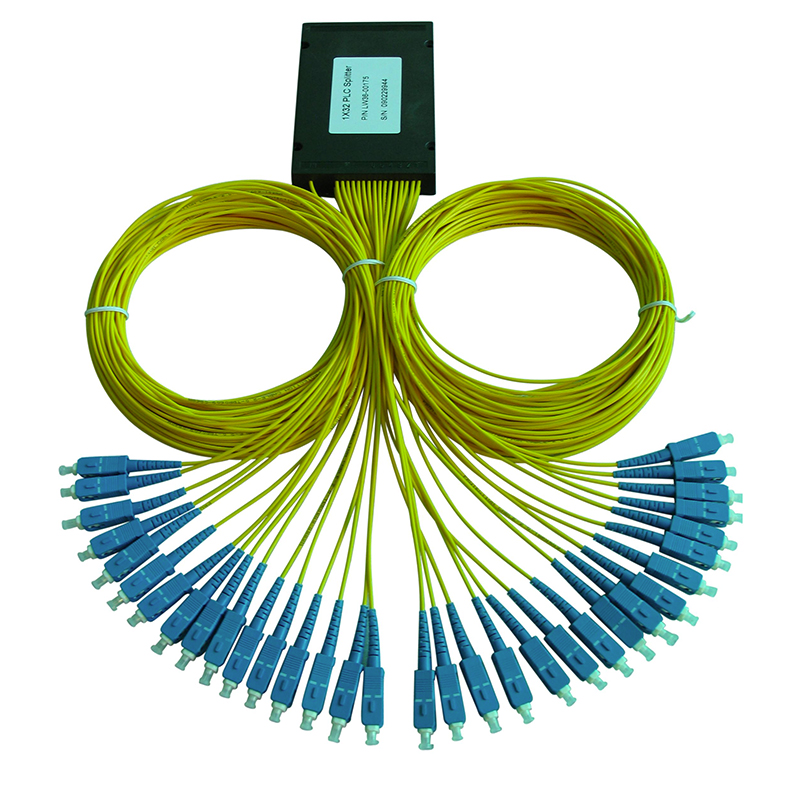

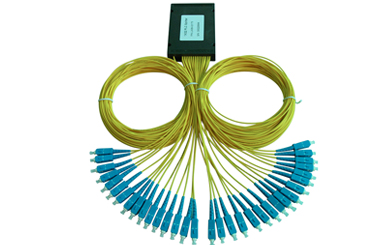

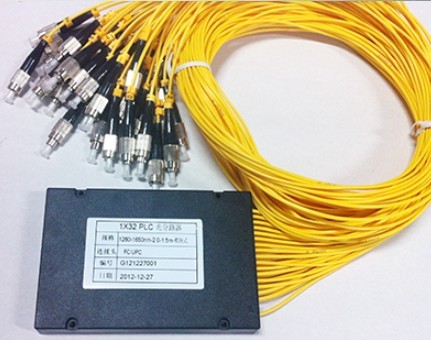

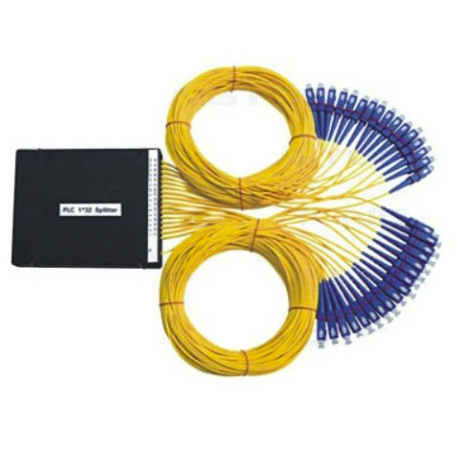

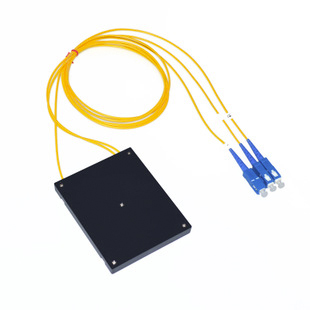

PLC
光分路器(ABS盒式
)
- 低插入损耗和低偏振损耗
- 多通道数
- 出色的可靠性和稳定性
- 宽工作波长
- 宽工作温度
- 紧凑尺寸
.
平面波导型光分路器(PLC光纤分路器)是一种基于石英基板的集成波导光功率分配器件,具有体积小,工作波长范围广,可靠性高,分光均匀性好等特定,特别适用于无源光网(EPON,BPON,GPON 等)中连接局端和终端设备并实现光信号的分路。
产品
介绍
Previous
Next
产品展示
1
.
.
参数
端口
1X2
1X4
1X8
1X16
1X32
1X64
光纤类型
SMF-28e 或者 客户指定
工作波长(nm)
1260~1650
插入损耗(dB)
典型值
3.7
6.8
10.0
13.0
16.0
19.5
最大值
4.0
7.2
10.5
13.5
16.9
21.0
损耗均匀性 (dB)
最大值
0.4
0.6
0.8
1.2
1.5
2.5
回波损耗(dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.3
0.3
0.3
0.4
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.3
0.3
0.3
0.5
0.5
0.8
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
工作温度 (℃)
-40~+85
储存温度 (℃)
-40~+85
封装尺寸(mm)
40x4x4
40x4x4
40x4x4
40x4x4
50x7x4
60x12x4
技术指标
2
产品
介绍
1xN 规格:
2xN 规格:
参数
端口
2X2
2X4
2X8
2X16
2X32
2X64
光纤类型
SMF-28e 或者 客户指定
工作波长(nm)
1260~1650
插入损耗(dB)
典型值
3.8
7.4
10.8
14.2
17.0
21
最大值
4.2
7.8
11.2
14.6
17.5
21.5
损耗均匀性 (dB)
最大值
1.0
1.4
1.5
2.0
2.5
2.5
回波损耗(dB)
最小值
50
50
50
50
50
50
偏振相关损耗 (dB)
最大值
0.2
0.2
0.4
0.4
0.4
0.5
方向性 (dB)
最小值
55
55
55
55
55
55
波长相关损耗(dB)
最大值
0.8
0.8
0.8
0.8
0.8
1.0
温度相关损耗(-40~+85℃)
最大值
0.5
0.5
0.5
0.8
0.8
1.0
工作温度 (℃)
-40~+85
储存温度 (℃)
-40~+85
封装尺寸(mm)
40x4x4
40x4x4
40x4x4
40x4x4
50x7x4
60x12x4
注:1.以上为不含连接头指标;2.可根据要求定做特殊规格产品。
