JW3213

PON光功率计

应用范围:

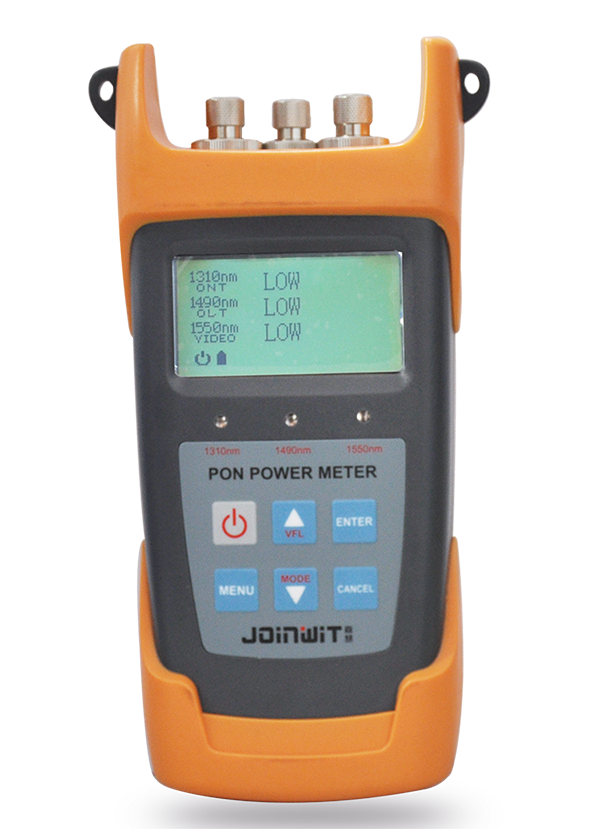

JW3213 PON光功率计
- 光纤CATV工程
- 光纤通信工程
- 光纤传感研究
- 光学器件的生产和研究
- 其他光纤工程
⑴.可在BPON/EPON/GPON架构上实验语音、数据和视频信号的同步测量和显示。
⑵.同时测试PON系统中的1490,1550,1310三个波长。
⑶.用于1310nm上行波长的突发模式测试。
⑷.通过上位机软件设置阈值,上传数据,校准波长。
⑸.通过USB与PC连接,进行数据传送。1000条记录可在设备或上位机软件中保存、查看、删除,且设备中记录掉电不丢失。
⑹.含普通光功率计模块,包含850、1300、1310、1490、1550、1625六个校准波长;含有可视故障定位仪模块。(仅限JW3213A)
⑺. 普通光功率计和可视故障定位仪共用一个口。(仅限JW3213A)
⑻.中/英文显示可选。
⑼.提供十组阈值选择,三个指示灯直观显示被测光路状态。
⑽.可设置设备十分钟后自动关机,可进行日期时间设置。

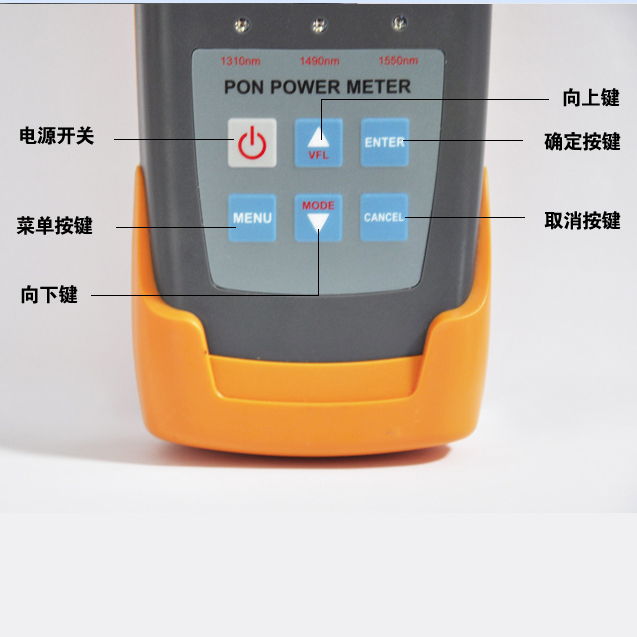

⑾.美观的贴膜按键设计,按键灵敏度高,大大减小了设备体积与重量。
⑿.不同型号对应不同功能,便于依据自身使用需要进行选购。


产品

介绍

JW3213 系列PON光功率计是嘉慧公司对FTTx的业务和维护而推出的新款测试仪表。该仪表可以同时测试语音、数据和视频信号的光功率值并给出判断,是PON网络工程、施工和维护的理想选择。
产品展示
1

注①:电池工作时间均是在无背光状态下的工作时间,持续开启背光状态下的工作时间将相对缩短。

JW3213

JW3213A

JW3213AV

1.PON光功率计主机-------------------------1台
2.说明书------------------------------------------1本
3.5号电池----------------------------------------3节
4.牛津包------------------------------------------1个

5.合格证------------------------------------------1个

6.上位机软件------------------------------------1个

7.SC适配器--------------------------------------1个

产品

介绍

仪表型号 JW3213
1310nm上行测试
光谱通带1260nm~1360nm
测量范围-30dBm~+8dBm(突发模式) -40~+8
隔离度(1490/1550nm)>40dB
1490nm下行测试
光谱通带1470nm~1505nm
测量范围-40dBm~+12dBm
固有不确定度±0.5dB
插入损耗<1.5dB
探头类型InGaAs
分辨率0.01dB

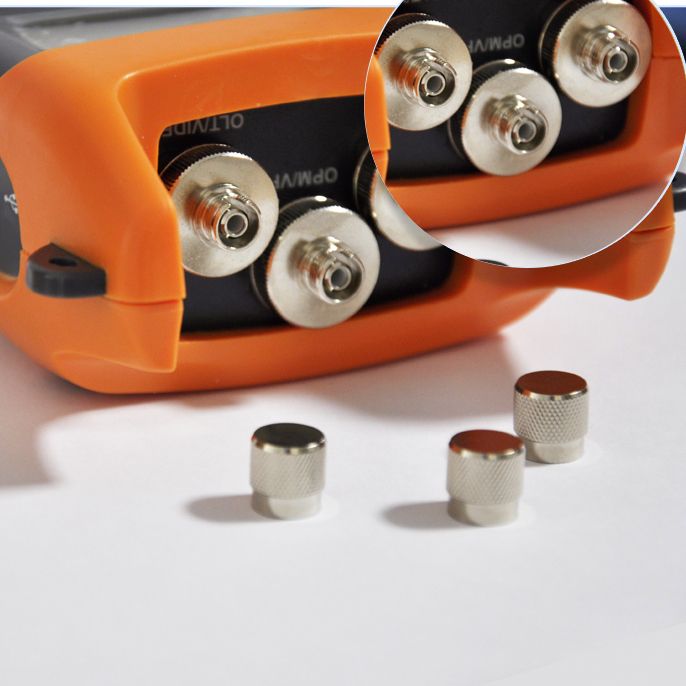

连接器类型FC/SC/ST通用接头
光纤类型SM
隔离度(1310/1550nm)

>40dB

1550下行测试
光谱通带1535nm~1570nm
测量范围-40dBm~+20dBm
隔离度(1310/1490nm)>40dB
其他参数:
数据存储1000组
通讯接口USB
单位显示dB/dBm/xW
电源3节AA1.5V电池
电池连续工作时间注①PON:90h100(OPM模式)

50(VFLM模式)

工作温度-10℃~60℃
存储温度-25℃~70℃
重量(无电池和护套)423g425g
424g424g

2
PON 光功率计模块技术指标:
3
订货信息

4
配置清单
技术指标

标准光功率计                                              JW3213
测量精确度
固有不确定度±0.5dB
线性±0.1dB
测试范围-70dBm~+6dBm
通用指标
单位显示dB/dBm
分辨率0.01dB
标准波长1310/1490/1550/1625
探头类型InGaAs
接头类型FC/SC/ST通用接头
标准光功率计模块技术指标:
注②:JW3213无标准光功率计模块。
VFL                                           JW3213
输出功率 ≥0.5
工作波长650nm
调制频率CW/2
适用光纤类型SM/MM
可视故障定位仪指标:

注③:JW3213无可视故障定位仪模块。
