JW3313

PON终端状态测试仪

JW3313  PON终端状态测试仪
- 其它:
支持中/英文语言切换;
支持阈值设置;
支持碱性电池、充电电池、交流适配器供电方式;
智能化电源管理和电量检测功能;
支持日期时间设置;
支持节电模式;

- 自主发明专利用于PON网络终端的分析和排查;
- 智能排查光网络终端资源占用或空闲情况;
- 智能判定光猫未开机、光纤末端断裂、光接头脱落的状态;
- 支持回损检测,定性判断光路、光接头安装质量;为高速光通信保驾护航;
- 全面支持PON光功率计功能;
- 支持1310nm和1550nm稳定光源输出模式;
- 支持标准光功率计模式;
- 支持红光源(可视故障定位)模式;



产品

介绍

随着光纤到户的普及和光网络终端用户的井喷式发展,维护庞大光网络的投入越来越高。在光网络的最后一公里,运营商需排查空闲资源对光端口的占用,以减少端口资源的浪费,然而这种人工排查极其繁杂、低效,且会给用户带来巨大的麻烦,造成投诉增加。
为了解决这一问题,上海嘉慧拥有自主发明专利的PON 终端状态测试仪应运而生,该仪表可以在无需维护人员进入用户家中的情况下,智能排查光网络终端资源状态,智能分析PON网络中ONT和 OLT的状态,同时集成全功能PON光功率计、可视故障定位(红光源)、回损仪、标准光功率计、标准光源等功能模块,是当前PON网络维护和终端资源清查领域的全能型帮手。
产品展示
1

主要功能
2

JW3313 PON终端测试仪可智能判断ONT、OLT的7种状态:
3

1) 终端在线状态(Online)
液晶显示器显示OLT、终端测试仪表、ONT间的连线为绿色状态,液晶显示器文字以绿色字体显示“Online”或“在线”。
2) 光纤断线状态(Break)
液晶显示器显示OLT至终端测试仪表的连线为红色状态,终端设备至ONT的连线为灰色状态,液晶显示器文字以红色字体显示“Break!”或“断线”。
3) “流氓猫”状态(ONT Fatal)
液晶显示器显示OLT至终端测试仪表端的连线为灰色状态;终端测试仪表至ONT端的连线为绿色状态;液晶显示器文字以红色字体显示“ONT Fatal!”或“终端故障”。表示该用户ONT端光猫发生了常发光的故障了,应及时进行处置,光猫显示红色
4) 终端损耗大(ONT BAD)
液晶显示器显示OLT至终端测试仪表端的连线为绿色状态,终端测试仪表至ONT端的连线为黄色状态,液晶显示器文字以黄色字体显示:“ONT BAD!”或“终端 损耗大”。
5) 光纤阻断状态(Cut)
液晶显示器显示OLT至终端测试仪表端的连线为绿色状态;终端测试仪表至ONT端的连线断开,且为橙色状态液晶显示器文字以红色字体显示“Cut!”或“阻断”。
6) 光猫未上电状态(No Power)
液晶显示器显示OLT至终端测试仪表端的连线为绿色状态;终端测试仪表至ONT端的连线为绿色状态;液晶显示器文字以红色字体显示“No Power!”或“终端未上电”。光猫显示红色

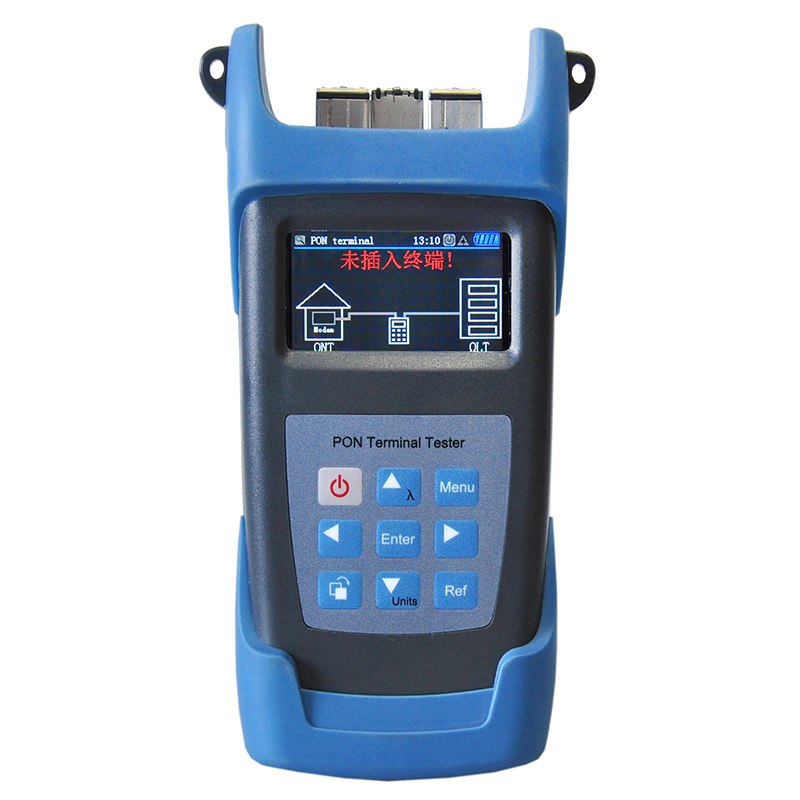

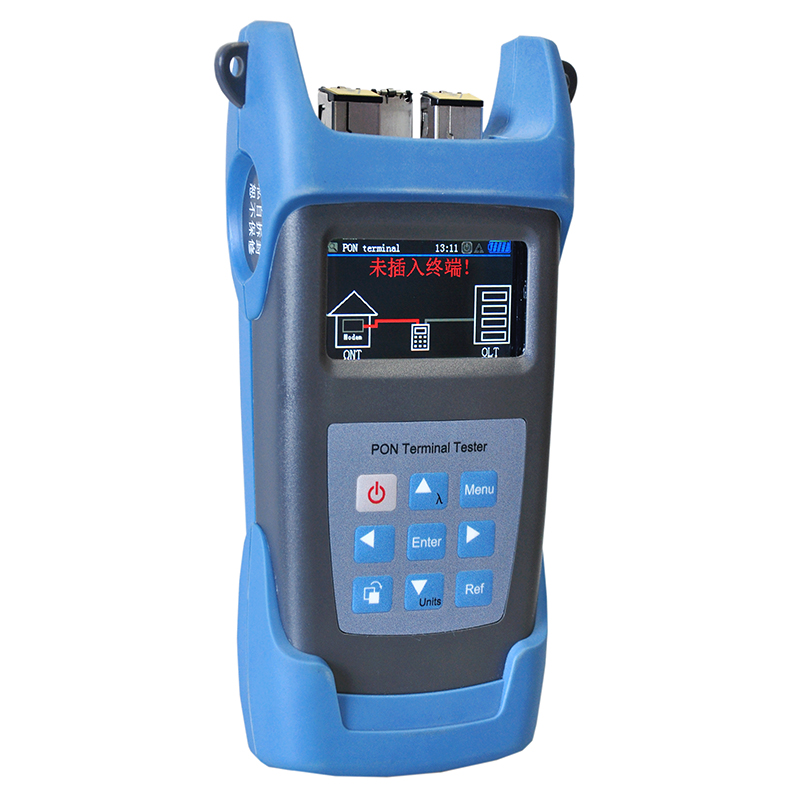

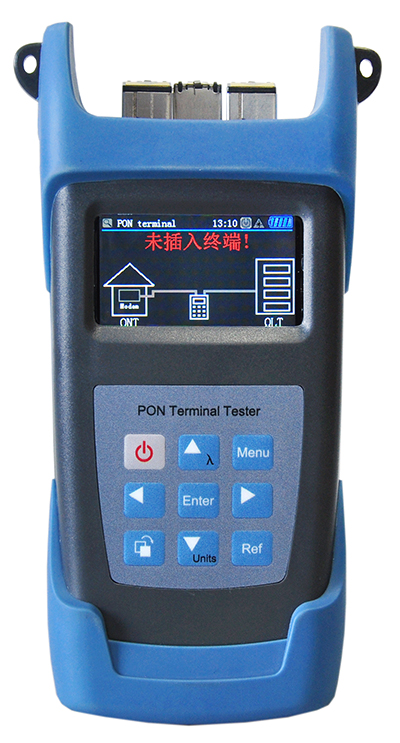

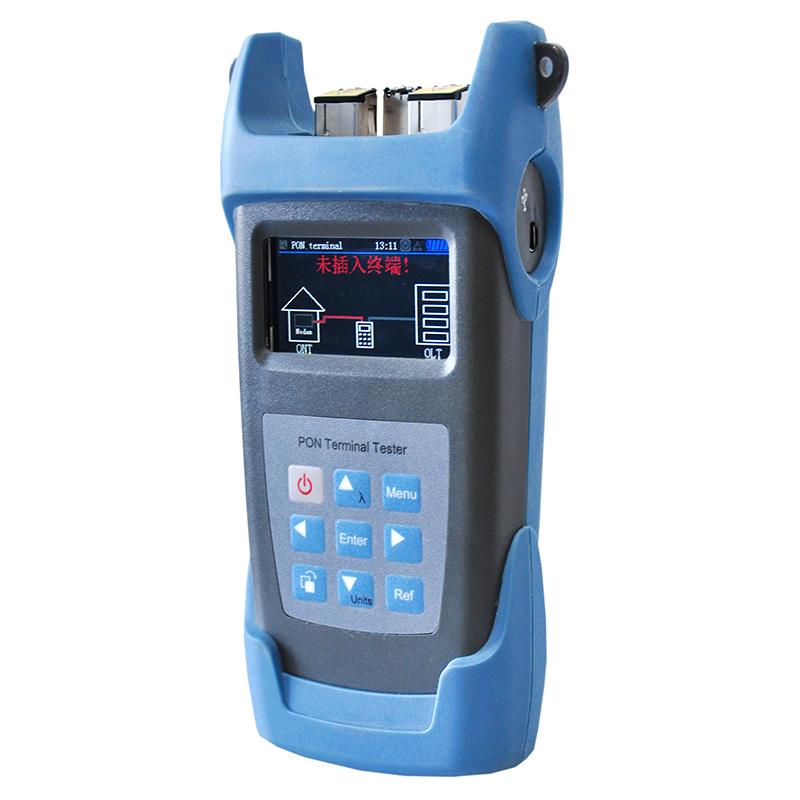

7) 未插入光猫状态(Fall off)
液晶显示器显示OLT至终端测试仪表端的连线为绿色状态;终端测试仪表至ONT端的连线断开,且为红色状态;液晶显示器文字以红色字体显示“Fall Off!”或“未插入终端”。


1、JW3313 PON终端状态测试仪 1台
2、操作说明书 1本
3、清洁棉签 1包
4、合格证 1张
5、普通跳线SC/PC-SC/PC 2条
6、适配器(FC\SC\ST)PC 3套
7、USB线(mini5pin转4pin) 1条
8、刻上位机软件、说明书电子档一份 1份

产品

介绍


4
JW3313 PON终端状态测试仪技术指标
5
订货信息

6
配置清单
技术指标

JW3313
JW3313 指标
PON终端智能模块
PON终端状态检测在线、断线、流氓猫、终端损耗大、阻断光猫未上电、未插入光猫
插入损耗(dB)  ≤1.5
光接口  (FC\SC\ST)PC

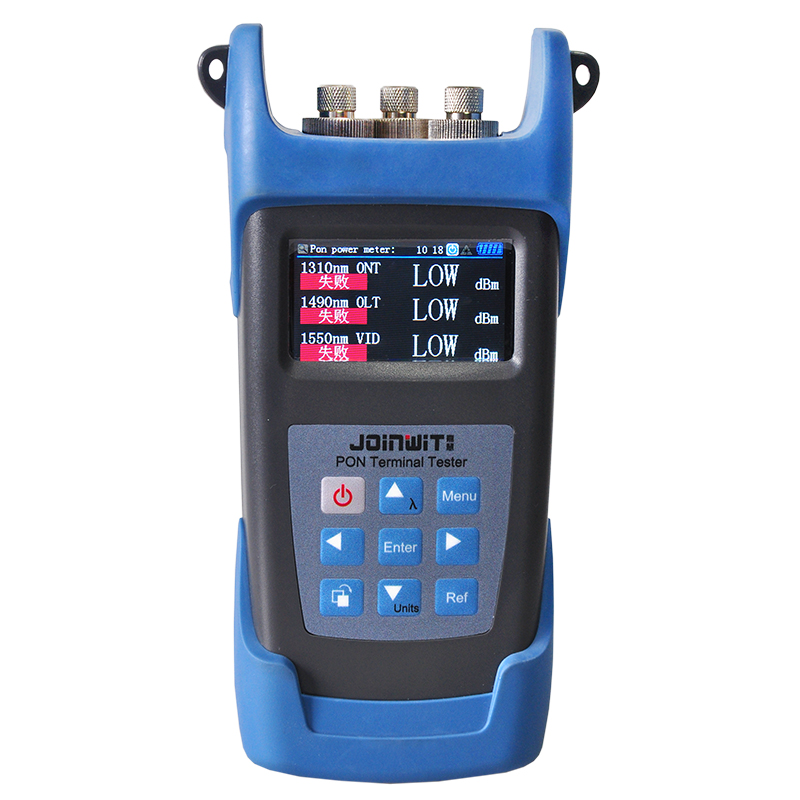

PON光功率计模块1310上行    1490下行    1550下行
检测范围(dBm)                                      +10~-35   +12~-40     +25~-40
光功率计测量不确定度(dB) 1310/1490/1550/1625
≤0.5校准波长(nm) 0.01
显示精度(dB)
光功率计模块
校准波长(nm)1310/1490/1550/1625
探头类型InGaAs
探测范围(dBm) +6~-70
不确定度(dB)                 ±0.5
VFL红光模块
波长(nm) 650±20
输出光功率(mW)  ≥ 1
光源模块
光源模块波长(nm)1310±20 & 1550±20
输出光功率(dBm) 0~±0.5
其它
显示器TFT彩屏
供电方式

标配:3节AA1.5V碱性电

池定制:充电电池DC 5V适配器

通信接口Mini USB
电池工作时间(h) ≥ 10
工作温度℃-5~40
保存温度℃ -10~70
相对湿度0~95%(无结露)
重量(g.无电池和护套)  423
外形尺寸(mm)192×102×50
