应用范围:




JW18001

光器件综合测试系统

①提供两种主机配置
②JW18001集成键盘、鼠标、多USB接口、显示器接口,等;
③JW18001免除软件安装兼容性问题;
④支持多通道光功率计模块;
⑤支持免缠绕插回损模块;
⑥支持多路光开关;
⑦支持高稳定度光源;
⑧支持高速偏振控制器;
⑨支持VOA应用;

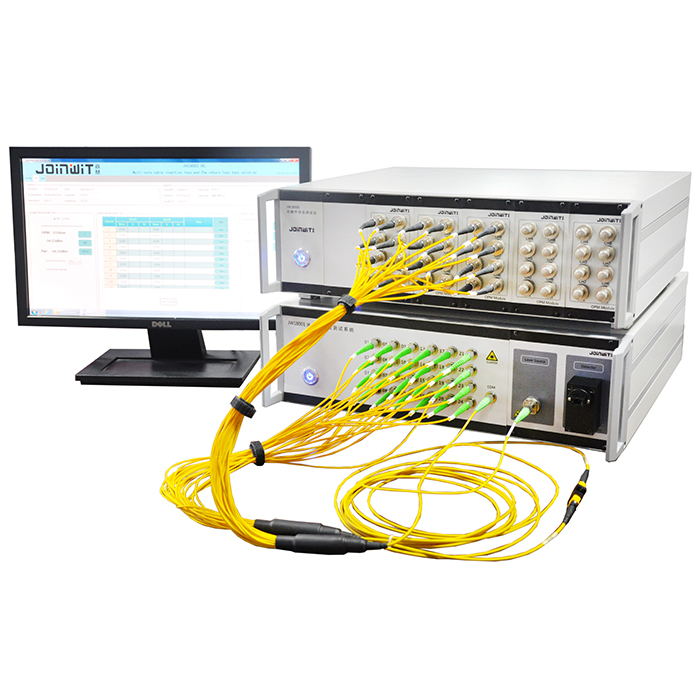

JW18001 光器件综合测试系统


产品

介绍

嘉慧多应用平台(JW18001/18000)是一款优化的光纤器件测试与测量平台,可实现光器件、光模块的高效开发、测试、生产制造。


当前光器件市场发展迅猛,从传统FBT分路器件、PLC、CWDM到目前的DWDM、MPO、AWG、多路光开关模块等光学器件层出不穷,为满足光器件市场高效率生产、测试的需求,可扩展的测试平台JW18001\JW18000应运而生。


与嘉慧公司上一代产品相比,JW18001/JW18000平台的优势在于它能够为最紧密且可配置型集成最广泛的模块产品组合。


 两种不同的主机配置 JW18001,/JW18000均为3U84孔360深机箱,其中JW18001设备内部含有高性能PC电脑的主机;JW18000设备内部不含有PC电脑;用户可根据自身需求选择相关配置;当一台设备模块不够组装时,多台设备间还可以通过级联组合为更大的测试系统。

大量应用接口
JW18001是一种含有USB、以太网功能的设备,其主机配置如下:
① WINDOWS 7 操作系统
② INTEL I5处理器
③4GB DDR3内存
⑤4个USB
⑥1个RJ45网口
⑦1个HDMI显示接口④128GB SSD硬盘
产品展示
1

说明部件

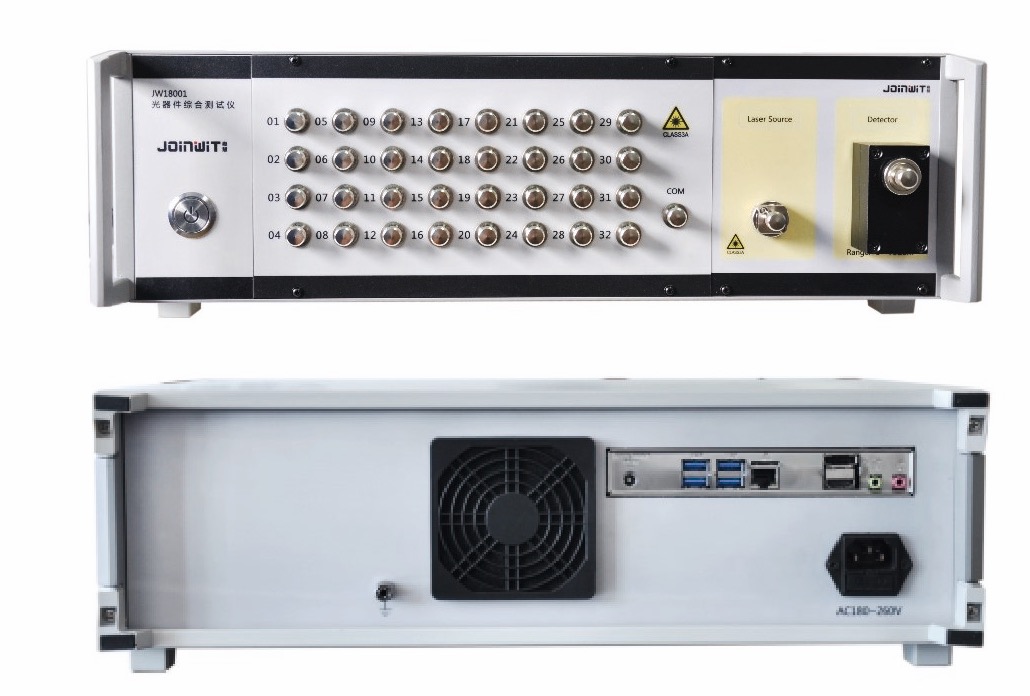

主机1:4插槽含PC  JW18001
主机2:6插槽,不含PC JW18000
模块1:多波长高稳定光源模块JW1603
模块2:多通道光功率计模块                 JW1604
模块3:高速偏振控制器模块JW1605
模块4:多通道光开关模块JW1606
模块5:免缠绕插回损测试模块JW1608

(可选)

配件1:220V 交流电源线

PJ2001
配件2:串口转USB通信线 PJ2002
配件3:21寸显示器PJ4001
配件4:VGA-HDMI视频线缆PJ4002
 配件5:标准USB键盘  PJ4003
配件6:标准USB鼠标 PJ4004
配件7:标准Ф2.0光功率计Ф2.5通用头适配器  PJ1001
配件8:标准Ф2.0光功率计Ф1.25通用头适配器  PJ1002
配件7:标准Ф2.0光功率计FC适配器PJ1003
配件9:标准Ф2.0光功率计SC适配器PJ1004
 配件10:标准Ф2.0光功率计LC适配器PJ1005
配件11:标准Ф2.0光功率计ST适配器PJ1006
配件13:积分球MPO成品适配器PJ1011
配件14:积分球MPO半成品适配器PJ1011
配件15:FC/APC-FC/APC SM 9/125标准纤PJ3001
配件16:FC/APC-FC/UPC SM 9/125标准纤 PJ3002
配件16:FC/APC-SC/UPC SM 9/125标准纤PJ3003
配件17:FC/APC-LC/UPC SM 9/125标准纤PJ3004
 配件18:FC/APC-FC/APC MM 50/125标准纤PJ3011
配件19:FC/APC-FC/UPC MM 50/125标准纤PJ3012
配件20:FC/APC-FC/APC MM 62.5/125标准纤 PJ3021
配件21:FC/APC-FC/UPC MM62.5/125标准纤 PJ3022
主机、模块、配件信息
模块技术指标

产品

介绍

2

JW1604多通道光功率计模块
探测器类型铟砷化镓(铟镓砷)
探测器大小  Φ2.0mm / 3*4mm
波长测试范围850~1700 nm
光功率探测范围+5dBm~-75dBm
光功率计校准波长850、1300、1310、1490、1550、1625
线性度

  ±0.04dB(+5~-55dBm)

 ±0.08dB(-55~-65dBm)

±0.2dB(-65~-75dBm)

通道数8通道/每个模块(最多可支持8个模块同时使用,扩展为64通道)
适用光纤类型标准单模光纤及多模光纤 标准单模光纤及多模光纤
总不确定度  ±3%
 总噪声10KSPS
JW1603 多波长稳定光源模块
JW1605 高速偏振控制器模块
插入损耗小于0.5dB
光接口 FC/UPC
邦加球覆盖率大于97%
 偏振相关损耗小于0.04dB
扰偏速率 大于10KHz
JW1606 多路光开关模块
光开关通道支持8~32通道
光接口 FC/APC
光纤类型9/125或50/125或62.5/125
工作波长单模:1260~1650nm多模:850&1300nm
插入损耗   <1.2dB;典型值为1dB
切换时间 50mS
重复性 0.02dB
 寿命    ≥3×107 次
JW1608 免缠绕插回损测试模块
光功率计部分

探测器类型 铟砷化镓(铟镓砷) 积分球
探测器大小 Φ2.0mm Φ2.0mm
波长测试范围 850~1700 nm 850~1700 nm
光功率探测范围 +5dBm~-75dBm +10dBm~-55dBm
线性度

±0.04dB( +5~-55dBm)

 ±0.08dB(-55~-65dBm)

±0.2 dB (-65~-75dBm)

±0.04dB(+10~-35dBm)

±0.08dB(-35~-45dBm)

±0.2dB(-45~-55dBm)

适用光纤类型 标准单模光纤及多模光纤 标准单模光纤及多模光纤

总不确定度

±3%

±3%

插损部分单模  多模
光波长1310nm &1550nm850nm &1300nm
光源类型FP Laser LED
中心波长 ±10nm ±30nm
环形通量标准 不关注 符合IEC-61280‐4‐1
输出功率 > -7 dBm > -27 dBm
 光源稳定度

 0.01dB /15min

 0.03dB /8hour

0.01dB /15min

0.05dB /8hour

纤芯 9/125 50/125或62.5/125
回损部分单模  多模
光源类型pulsed FP Laserpulsed FP Laser
回损测试范围12dB ~ 72dB 12dB ~ 55dB
回损测试精度

± 1dB (12~55dB)

± 1.5dB (55~65dB)

± 1dB (12~40dB)

± 1.5dB (40~50dB)

回损标准线2~10 meters 2~10 meters
 线缆长度(最短)

 2 meters (末端APC)

3 meters (末端PC)

2 meters (末端APC)

3 meters (末端PC)

线缆长度(最长) 1000 meters1000 met
JW1604多通道光功率计模块
JW1603 多波长稳定光源模块
JW1605 高速偏振控制器模块
JW1606 多路光开关模块
JW1608 免缠绕插回损测试模块
激光器类型 DFB(默认)
最大输出光功率大于0dBm (默认)
光源输出稳定度

±0.005 dB(15min)

±0.03dB(8hour)

光源波长1310,1490,1550,1625nm等
光功率计校准波长  850、1300、1310、1490、1550、1625
光源输出接口FC/APC
最大波长通道4波长/每个模块;最多支持级联5个模块,20个波长
