应用范围:




JW18001-M

光器件环境监测平台案例

1)一体化插损、均匀性、回损、偏振相关损耗、温湿度等测试;
2)根据实际需求配置光功率计通道数、光源波长、高速偏振控制器等模块;
3)自动环境监测,监测频率、监测时常可设置;
4)集成高性能PC和模块化平台,占用空间小;
5)平台化软件,丰富的测试方案选择、数据保存方案、数据库、阈值设置等功能满足个性化测试需求;

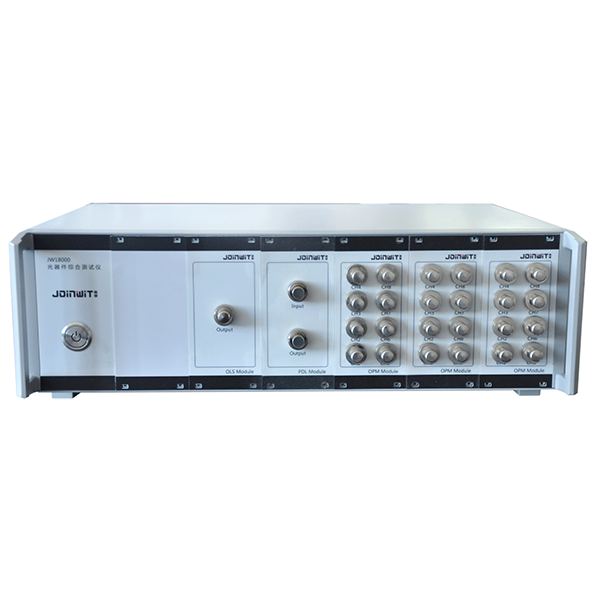

JW18001-M 光器件环境监测平台案列


产品

介绍

针对FBT\PLC\MPO\AWG等无源器件损耗特性的高低温循环测试、环境监控需求,我们采用了JW18001光器件测试平台,JW1605高速偏振控制器模块、JW1608多通道光功率计模块,JW1603多波长光源模块,JW1610 温湿度监测模块、JW1608插回损检测模块组成了一体化光器件环境监测解决方案。

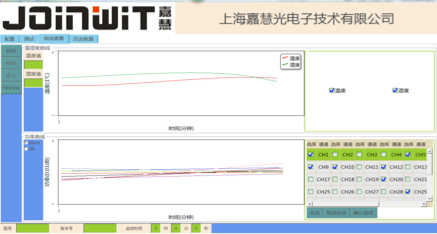

JW18001 应用软件可对长时间数据进行曲线描述、数据储存,可配置多种测试模式,使得无源光器件的环境监测测试不再纷繁杂乱,数据和设置井井有条,合理有序。

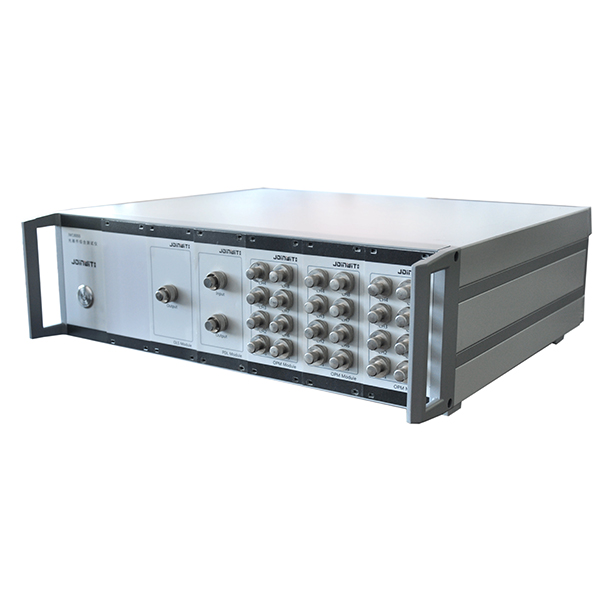

JW18001  光器件老化监测系统
产品展示
1

选型与配置举例

2

序号     型号                      说明
1JW18001-M-8-S04-21  该配置由JW18001主机JW1608多通道光功率计,JW1603多波长光源模块、JW1610温湿度模块组成。主要实现8通道单模1310,1490,1550,1625四波长光器件的损耗性能环境监控测试,内置高性能PC。可选配显示器及键盘鼠标等配件。

选型与配置说明

3

JW18001-M-AA-BBB-C
M:环境监测系统
AA: 通道数;
支持08~64通道;
BBB:光源配置;
M02:850,1300(50/125)
M12:850,1300(62.5/125)
S03:1310,1550
S04:1310,1490,1550,1625
C:温湿度模块配置;
1:温湿度模块
  温度范围:-40~120℃
  湿度范围:0~100%RH
2:温度模块(无湿度监测)
  温度范围:-50~150℃
