JW1609

高速光功率计模块

应用范围：




产品特点：

- 外形小巧、尤其适于系统集成及二次开发；

- 启动快速、测量精度高

- 大动态测试

- 可选光功率探测范围

- 可选1~4通道光功率计

- 丰富的通信指令集及demo软件支持

- 可应用于WDM，GFF，AWG，PLC 器件测试

- 光纤传感器，光纤电缆测试

- 偏振模色散 PMD 和偏振相关损耗 PDL 测量

- 光纤，通讯 R&D 实验室测试


- 光学器件的生产和研究

- 光纤传感研究

- 光纤CATV工程

- 光纤通信工程
- 其他光纤工程
JW1609 高速光功率计模块


产品

介绍

JW1609 高速光功率计模块采用10uS高速采样，可实时反映光功率的变化，该功率计模块采用RS232-C和RS485通讯接口，可直接与PC机进行通讯，通过配置软件显示数据和设置参数。通信协议采用精简指令与标准指令兼容的方式，精简指令可大幅提高与PC的通信速率，标准指令可大大提高与PCB通信的可靠性。用户可根据应用需求进行二次开发。

JW1609高速光功率计模块可用于高精密波分复用DWDM元件，光波导光栅阵列AWG元件，平面光波导PLC元件，WSS，OPM，DPSK，光放大器EDFA和其它通用的光纤的光学测量应用。

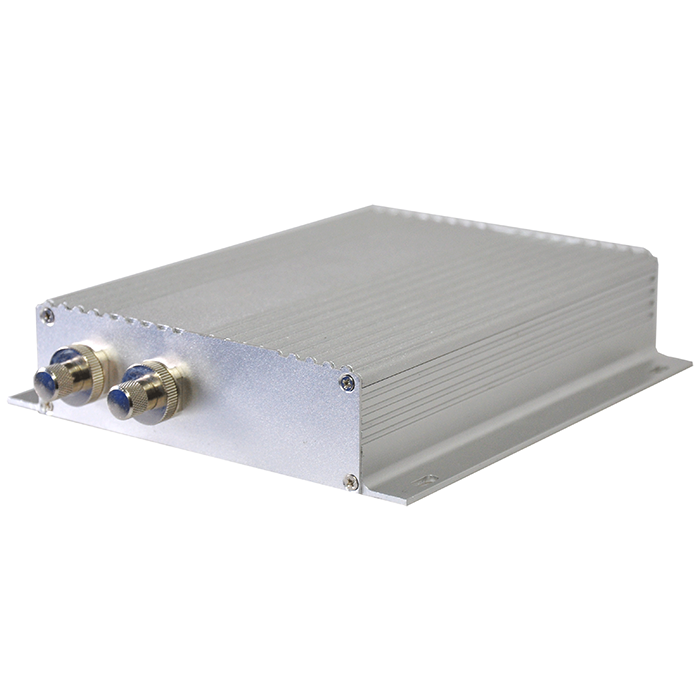

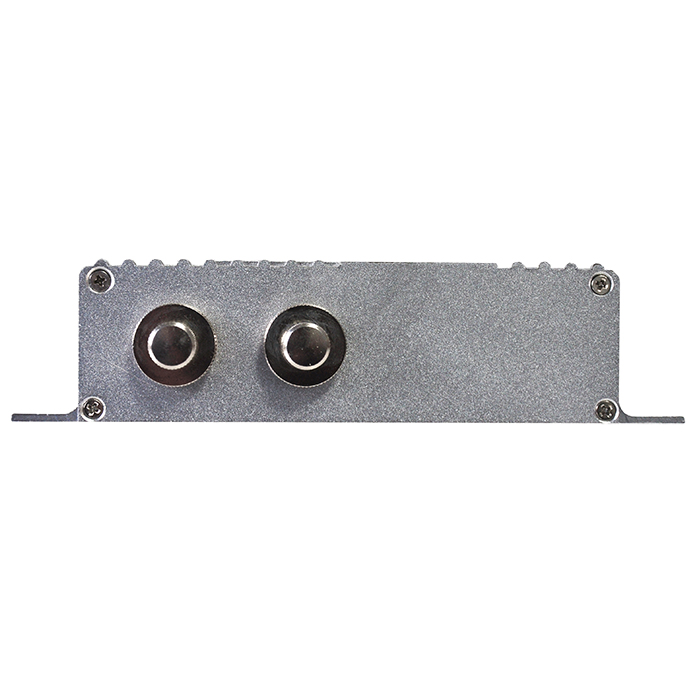

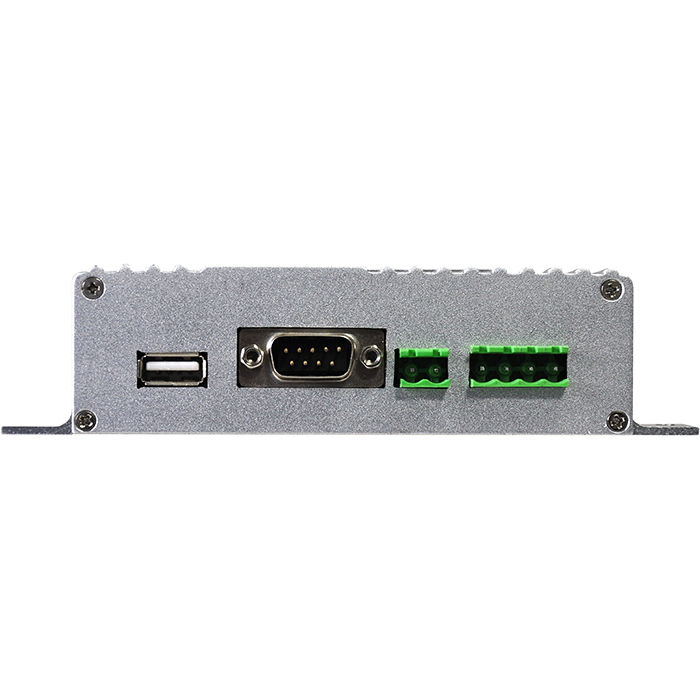

产品展示
1



探测器类型 ②

Sensor element

 铟砷化镓（铟镓砷）

InGaAs

探测器大小 ③

Detector size

 Φ1.0mm

波长测试范围

Wavelength range

 850~1700 nm①

光功率探测范围  ④

Power range

 A: +5～-70 dBm C:+25~-50 dBm

线性度⑤

Linearity

  ±0.04dB (A：+5~-50dBm)

                (C：-55~-65dBm)

 ±0.85dB (A：-50~-60dBm)

                (C：-35~-45dBm)

不确定度

±5% (A: +5~-50dBm)

        (C:+25~-35dBm)

测量单位

nits

 dBm/dB

通信接口

Communication interface

 RS232-C/RS485

工作温度(℃)

 Operating temperature

  -5～+40

 存储温度(℃)

  Storage conditions

 -25～+70

 工作电源（V）

   Power

AC9～12

外观尺寸(mm)

Dimensions

160*147*36
订货信息

JW1609–A–B–C

A：通道数

S:单通道；D:双通道；T:三通道；F:四通道

B：探测器面积

      1：Ф1mm   2：Ф2mm   3: Ф0.3mm

C: 动态范围

      A：+5~-70dBm

      C: +25~-50dBm

3

产品

介绍

1 高速光功率计模块主机 1台

2 说明书



2
4
配置清单
技术指标


注意（NOTES）:
① JW1609 默认校准波长为6个；客户需要其它波长，则需联系我司进行定制；
② JW1609可选用InGaAs\Si\Ge为探测元件，其测试的波长范围不同。用户如需测试其它波长，可参考本系列相应的产品;
③ JW1609默认选用直径为1mm的InGaAs探测器，用户如对探测器面积有要求，可参考本系列其它产品或联系我公司;
④ JW1609测量范围默认是+5~-70dBm；测量范围与选用的探测器有关，客户可根据实际应用定制其它动态范围的光功率计模块。
⑤ 线性度指标是在20~25℃室温下，平均时间设置为100mS时测得。
